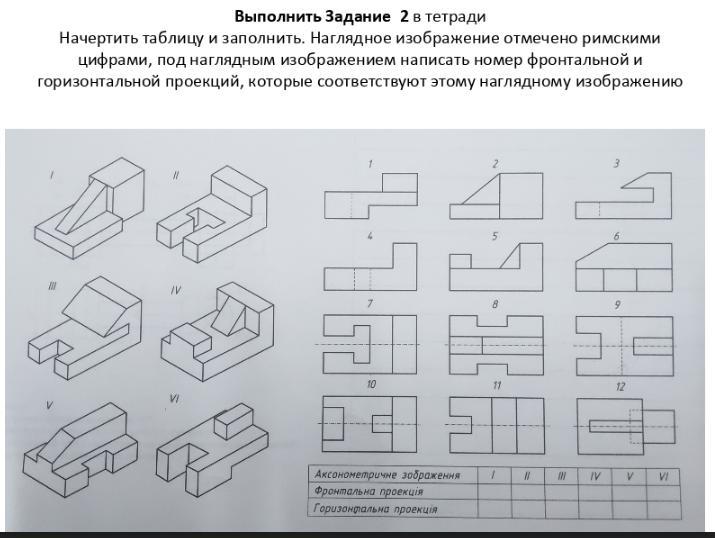

Помогите с черчением

Ответ:

I   II   III   IV   V   VI

2   4   3   5   6   1    - фронтальная проекция

12  7   11  10  8   9   - горизонтальная проекция

Замечания:

1) изображение 12 с ошибкой, на нем не должно быть штриховых линий;

2) изображение 11 имеет несоответствие размеров, т.к. правый вертикальный отрезок должен находиться на меньшем расстоянии от края детали, чем второй вертикальный отрезок от первого, а они на изображении находятся на одинаковом расстоянии.
