Срочно, помогите с черчением
Файл прикреплен

Ответ:

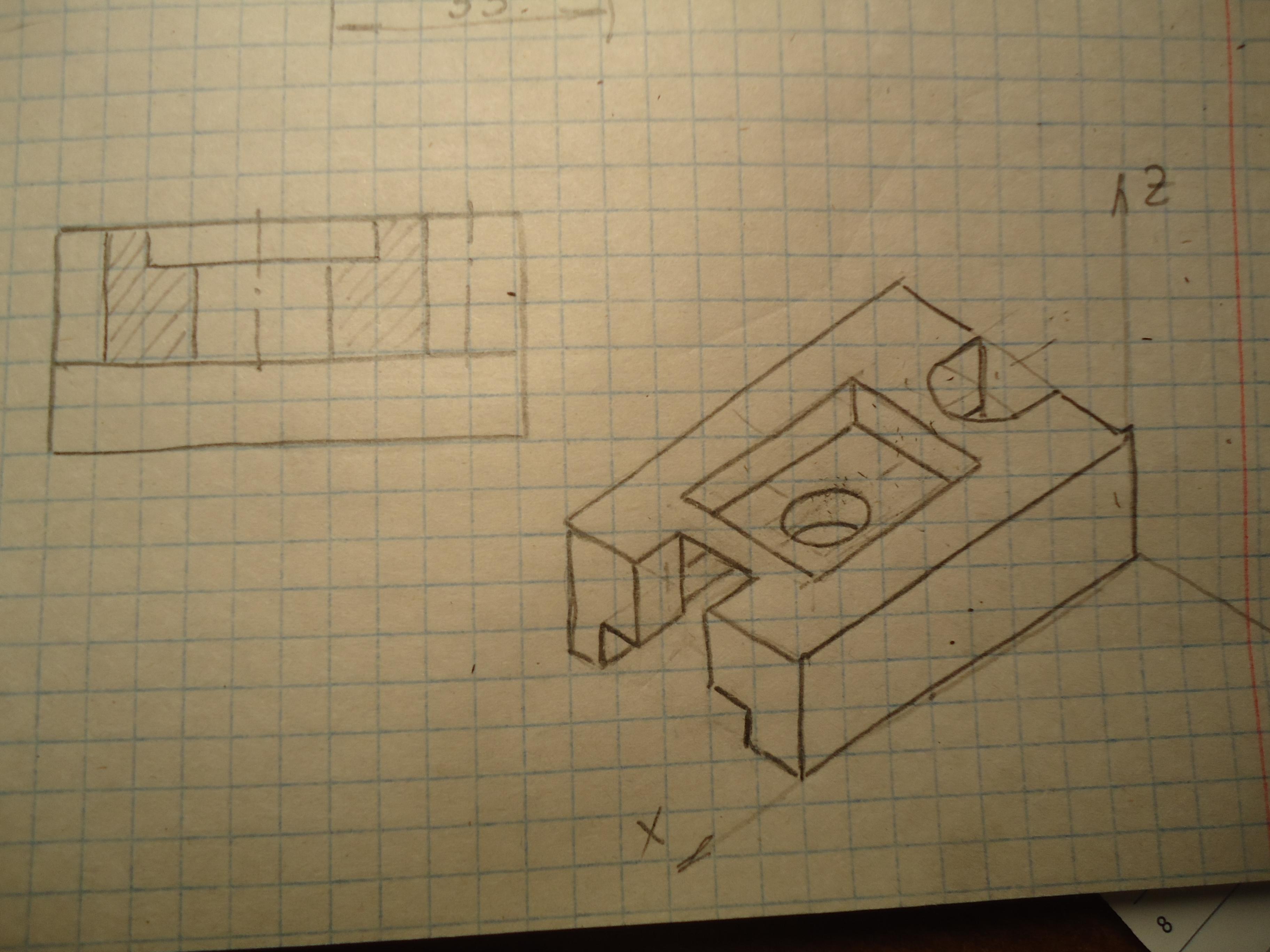

Фронтальный разрез и изометрия детали расположены на фото.

Чертёж и изометрия выполнялись от руки с сохранением пропорций на глаз. Вам необходимо повторить построение изометрии детали по размерам, с помощью которых вы строили изображение вида спереди и вида сверху.

  Надеюсь, что помогла вам.
