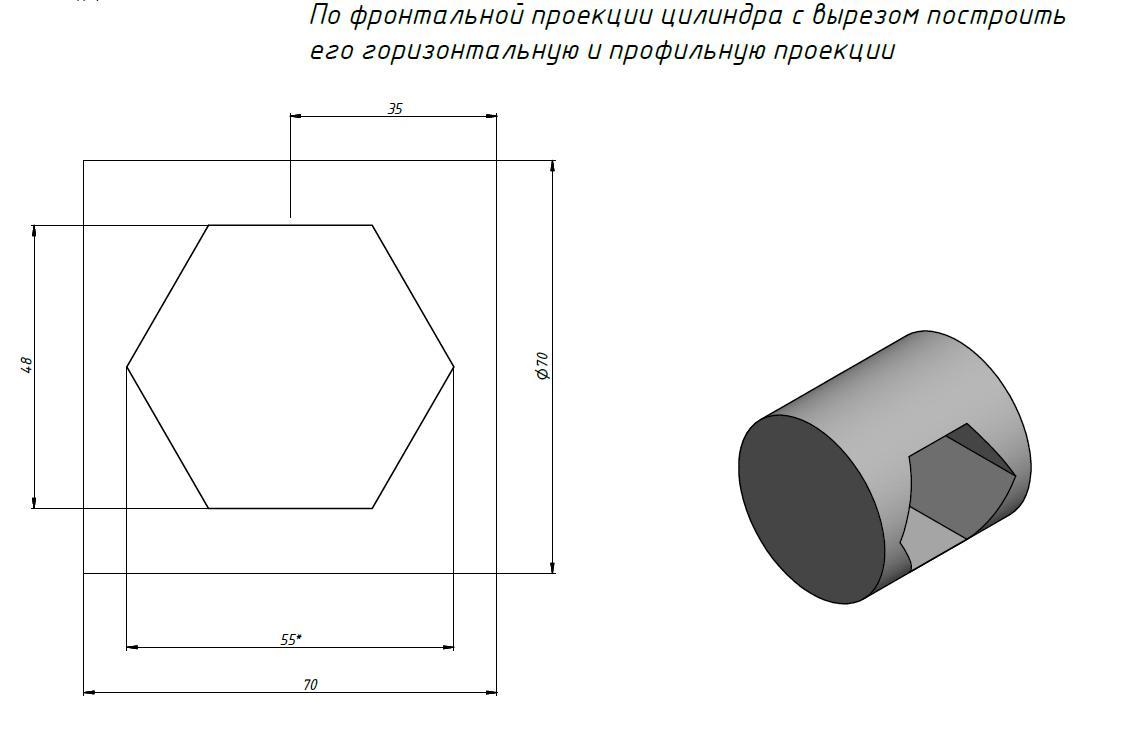

Помогите пожалуйста, или хотя бы подскажите как должен выглядеть горизонтальный вид

Приложения:

Ответы

Ответ дал: RTA1414
0

Ответ:

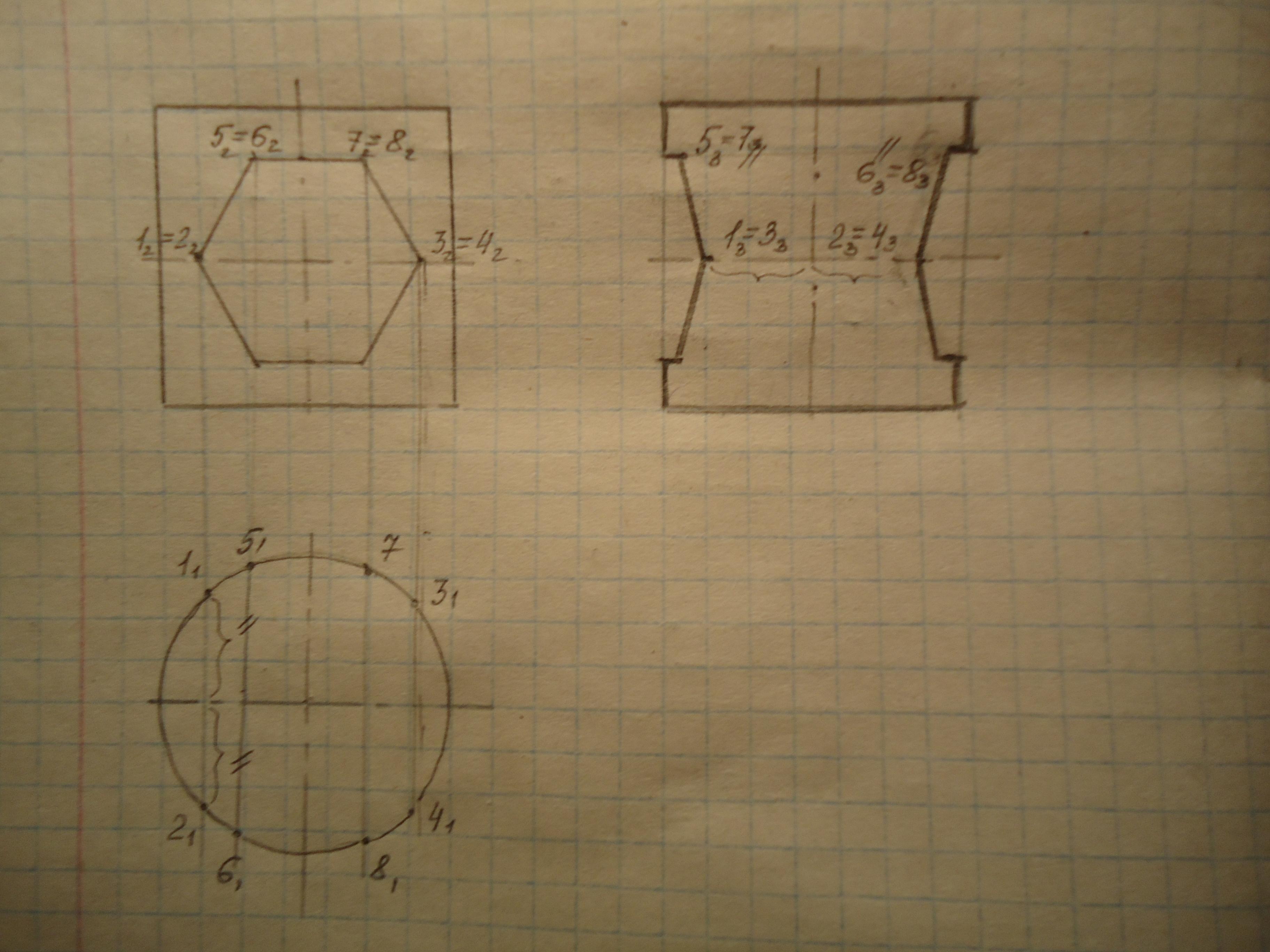

Чертёж из трёх проекций см. на фото.

Чтобы найти точки на виде слева, надо взять расстояние от горизонтальной оси симметрии вверх и вниз до соответствующих точек на виде сверху. Я отметила их фигурной скобкой и двойным штрихом.

  Надеюсь, что смогла вам помочь.

Приложения:
typoykoresh: Все прекрасно, но разве на горизонтальном виде не должен быть эллипс?
