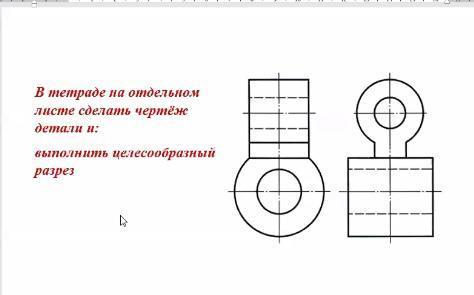

помогите пожалуйста с черчением, выполнить целесообразный разрез

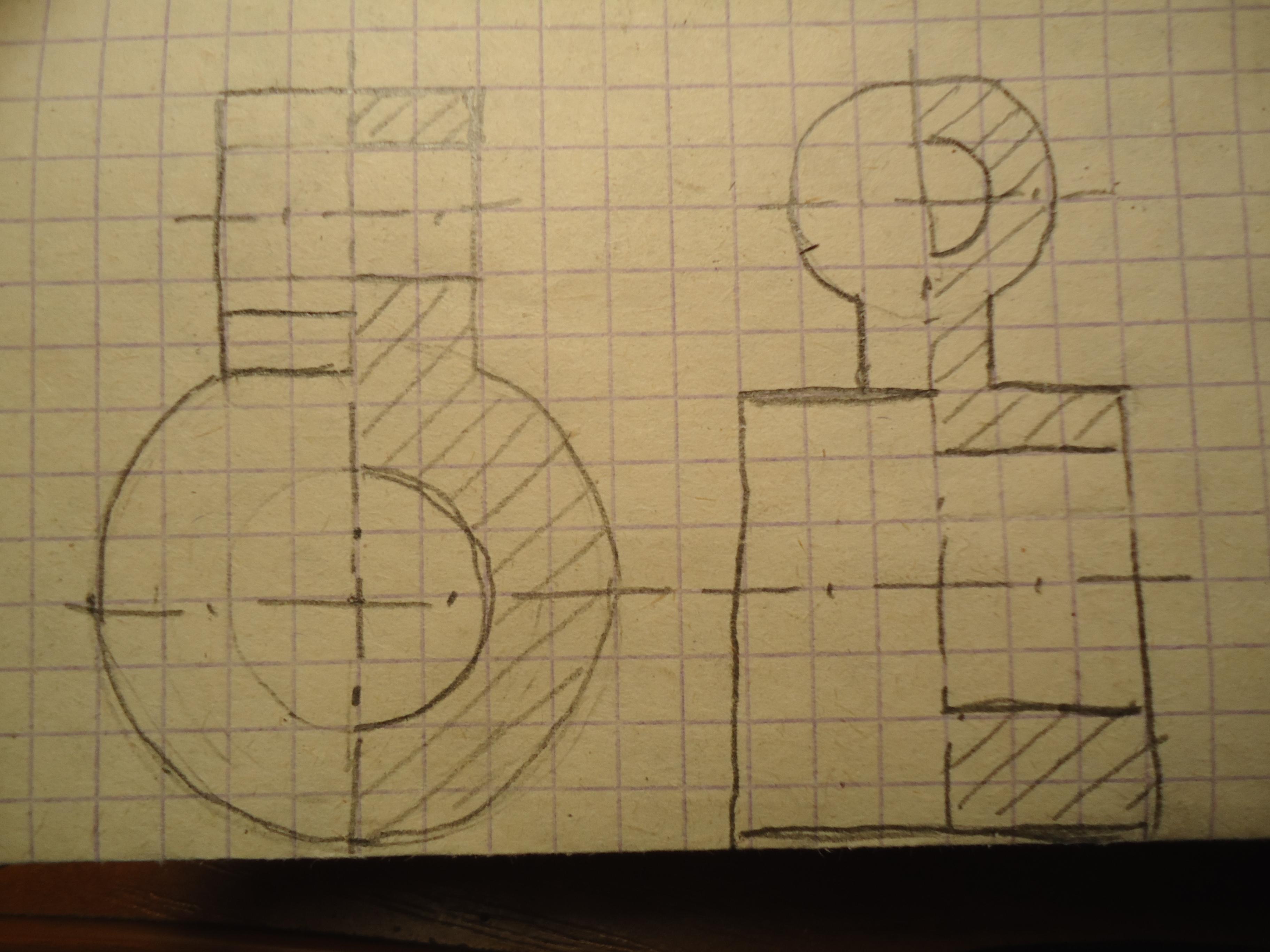

Ответ: Выполнены соединения половины вида и половины разреза на виде спереди и виде слева. см. их на фото.

Если вам нужен разрез полностью , например, на виде спереди, то повторите изображение разреза справа на левую половину.

(чертежи выполнены от руки).

 Надеюсь, что помогла вам.
