Начертательная геометрия!

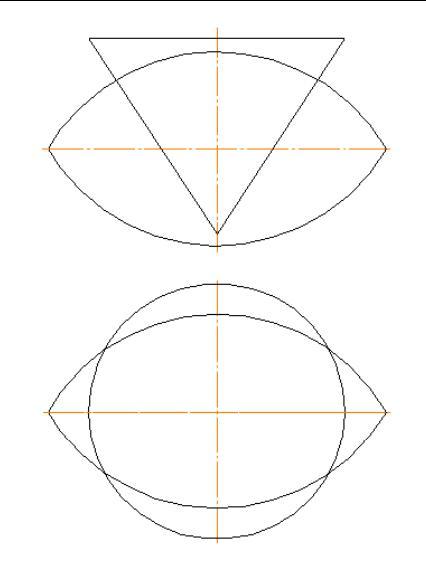

(Фото 1) Построить проекции линии пересечения поверхностей
способом вспомогательных секущих плоскостей уровня.

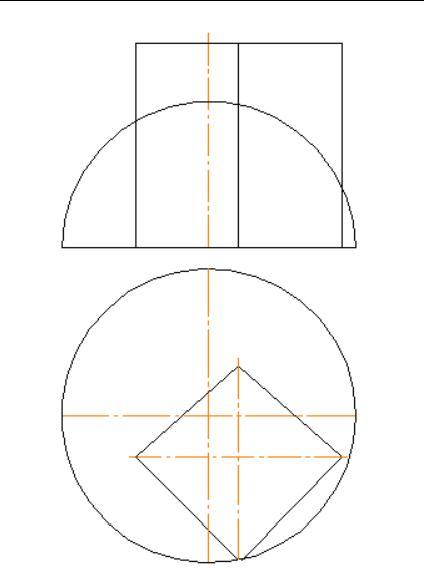

(Фото 2) Построить проекции линии пересечения поверхностей
способом вспомогательных концентрических или эксцентрических сфер.

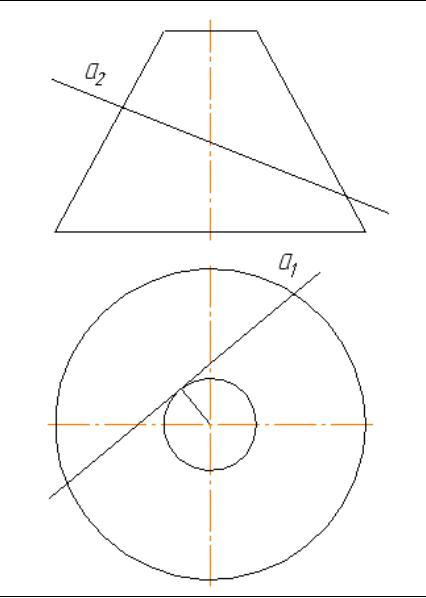

(Фото 3)Построить проекции точек пересечения прямой а с поверхностью
Приложения:
LouisRo:
Порядок фото немного перепутался: вопрос 1 относится к фото №2; вопрос 2 к фото №3; вопрос 3 - к фото №1
Рисунок 1. Почему не совпадают проекции а1 и а2 справа? Ось Х проходит по основанию конуса?
Надо провести плоскость через прямую и вершину конуса, чтобы получить след на плоскости П1.
Ответы
Ответ дал:
0

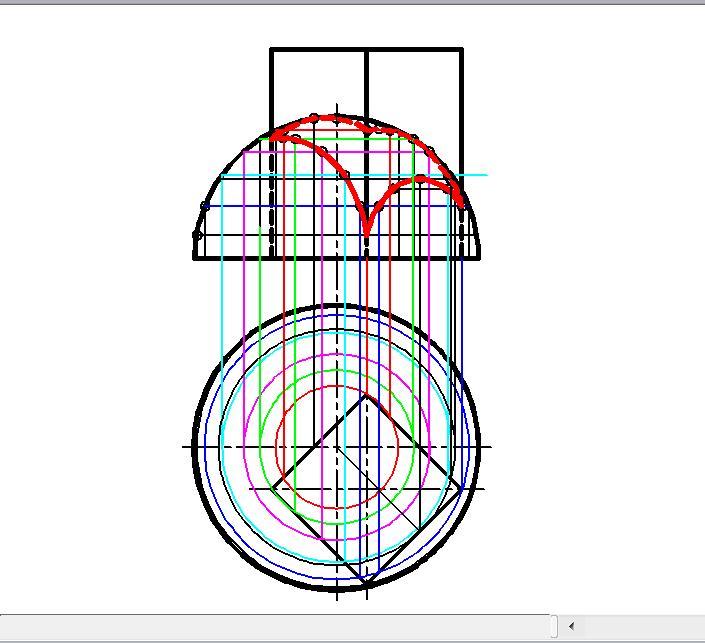

Добавлено построение линии пересечения полусферы и призмы.
Приложения:
