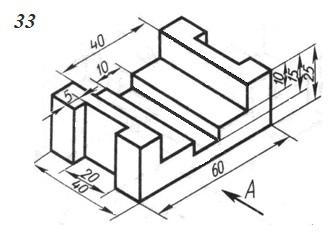

Выполнить чертеж детали по аксонометрической проекции этой детали. На главном виде соединить виды детали и разрез
помогите срочно пожалуйста, дам 45б
Приложения:
NENBO:
плиз помогите дам 45б
Ответы
Ответ дал:
2
Ответ:
Объяснение:
Для данной детали вид слева можно не чертить.
На втором чертеже есть вид слева.
Да, и я хорошо разбираюсь 23 или 45 ...
Удачи Вам!.
Приложения:
благодарю за помощь! один вопрос, я же правильно понимаю что по заданию нужно будет только верхний чертеж с первого чертежа?

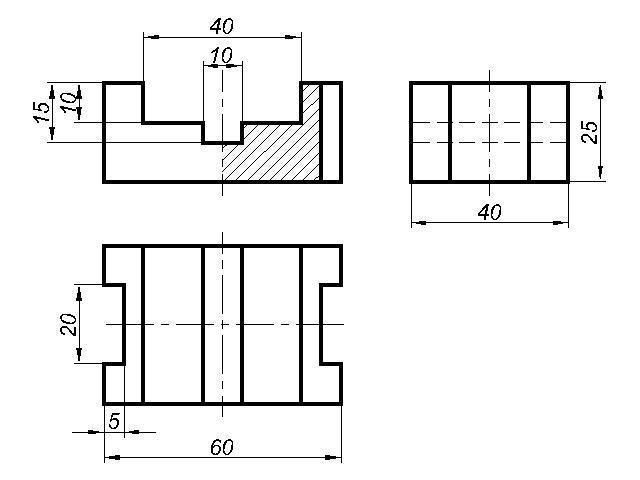

Первый чертеж - это два вида одной детали (спереди и сверху)

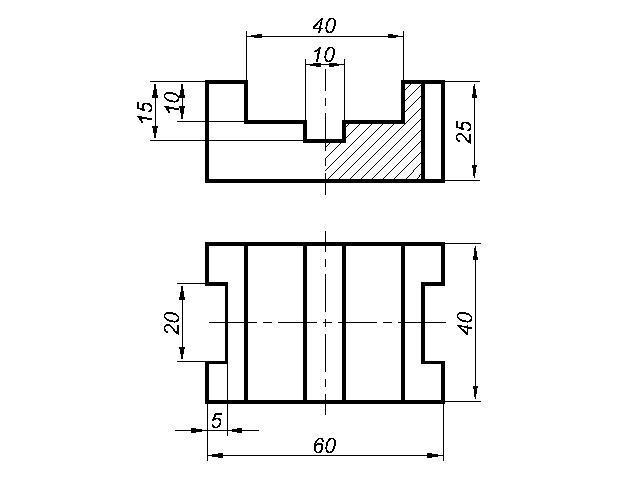

Второй чертеж - три вида этой же детали (спереди, сверху, слева).
