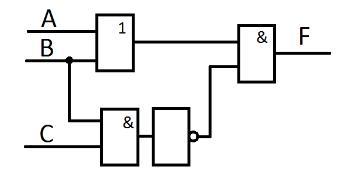

Выясните, какой сигнал должен быть на выходе схемы при каждом возможном наборе сигналов на входах. Каким логическим выражением описывается схема? Заполните таблицу работы схемы.

Приложения:

Ответы

Ответ дал: RussianWanderer
2

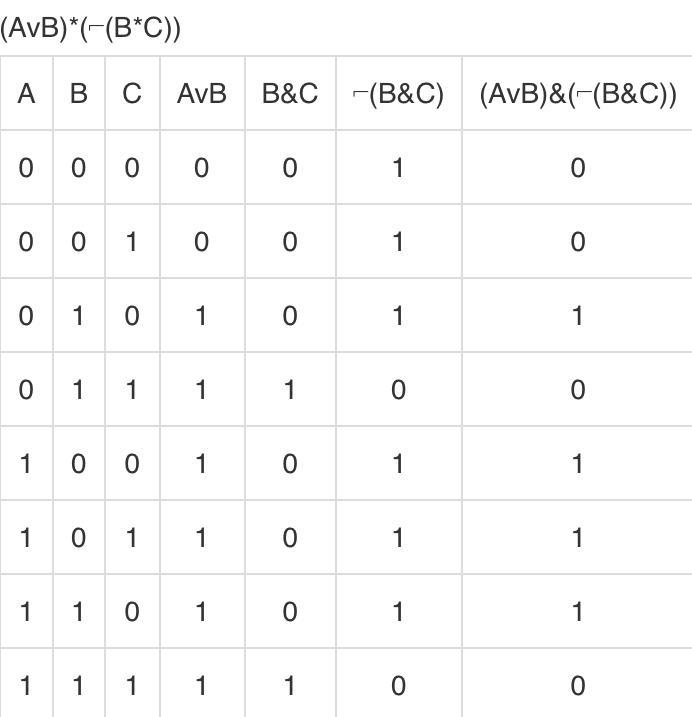

Ответ: смотреть в прикреплённом файле.

Приложения:
