Перечертить два вида проекции. Даны проекции вида спереди и вида сверху. Достроить проекцию вида сбоку. Поставить размеры.(30) балов скинуть в тетраде

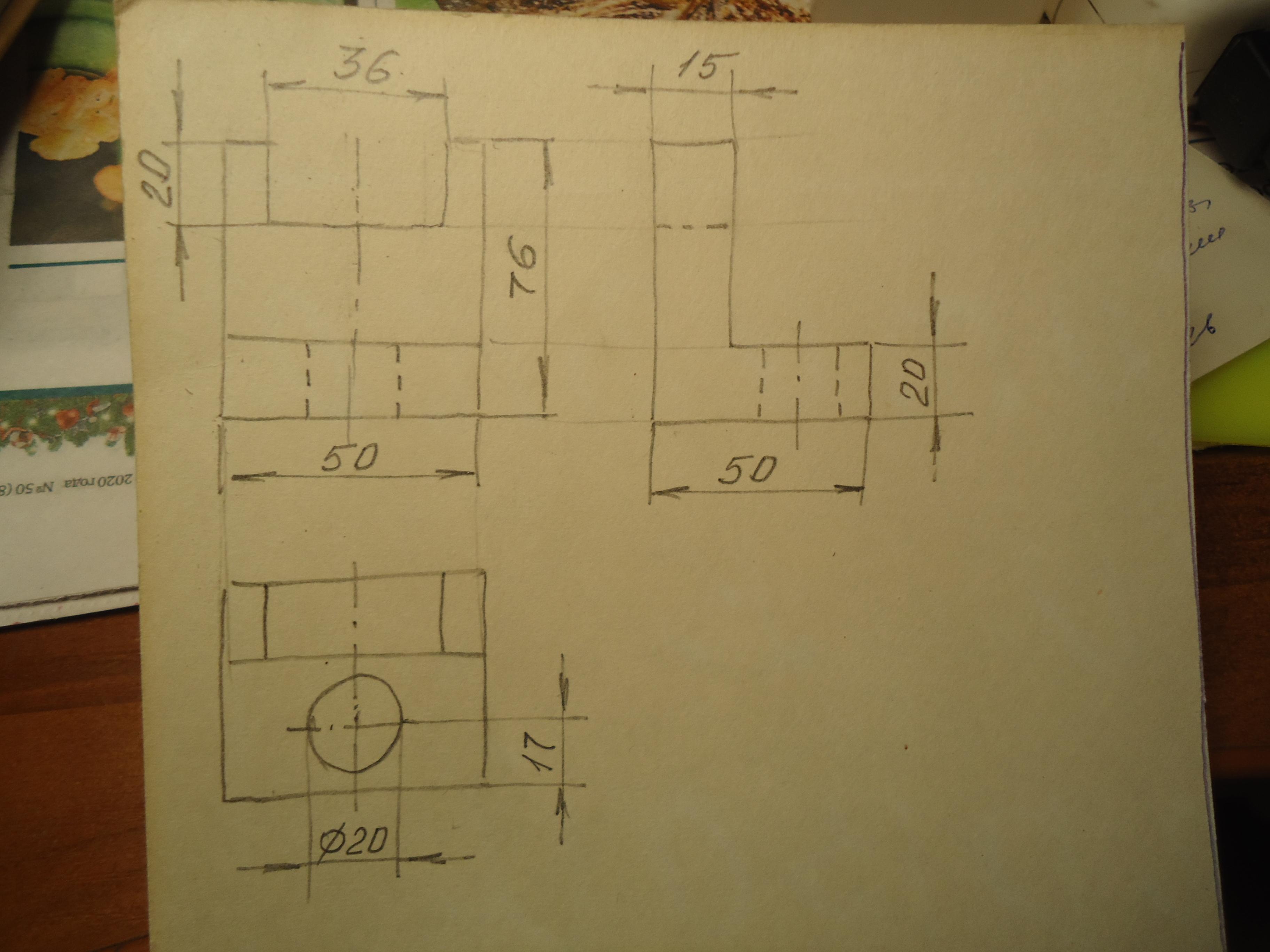

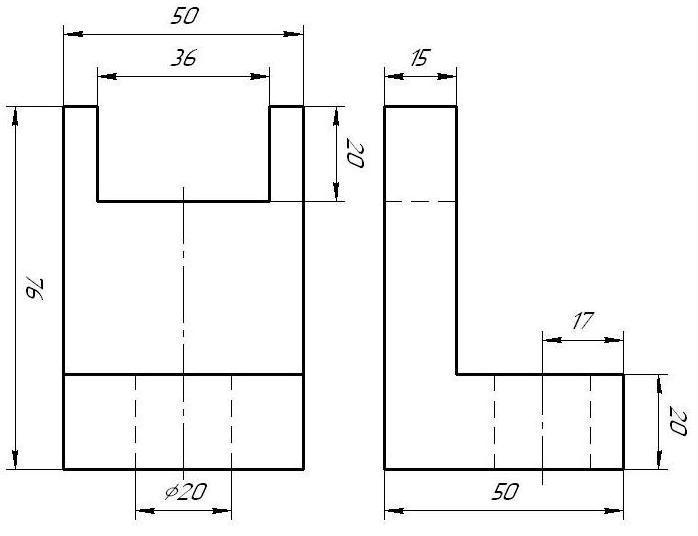

Ответ: Чертёж из трёх проекций см. на фото. Размеры распределены по всем трём проекциям и проставлены правильно, в соответствии с ГОСТами.

Обратите внимание на цифры, проставленные на исходном чертеже. Часть цифр стоит не с той стороны от размерных линий.

 Надеюсь, что помогла вам.
