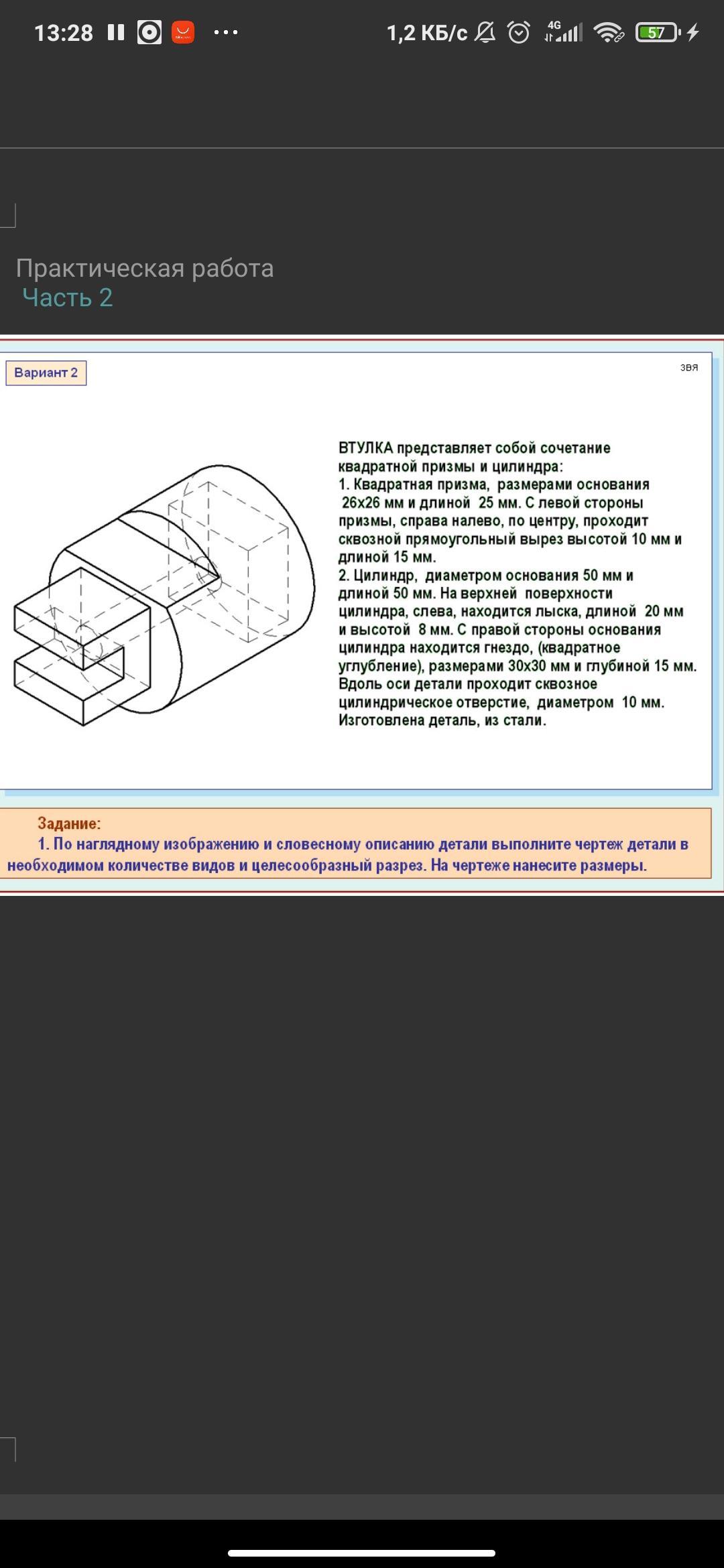

По наглядному изображению и словесному описанию детали выполните чертеж детали в необходимом количестве видов и целесообразный разрез, На чертеже нанесите размеры.
ПОМОГИТЕ ПОЖАЛУЙСТА!!!
Приложения:
Ответы
Ответ дал:
2
Ответ:
Объяснение:

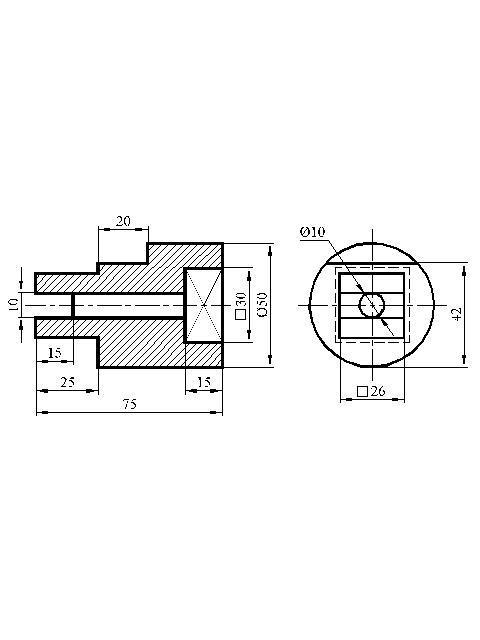

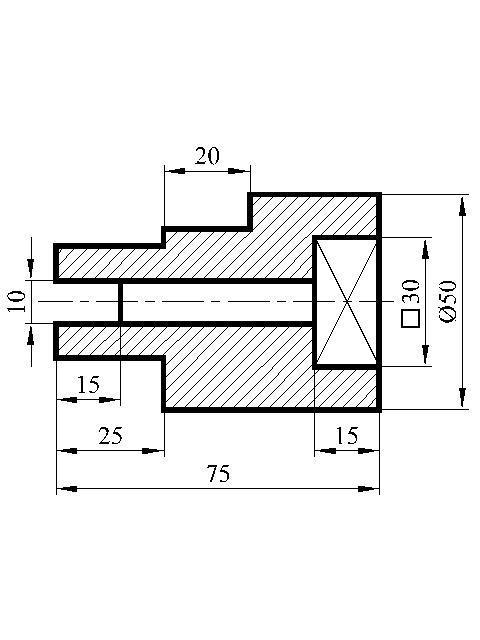

Вид спереди (главный вид) заменила фронтальным разрезом.

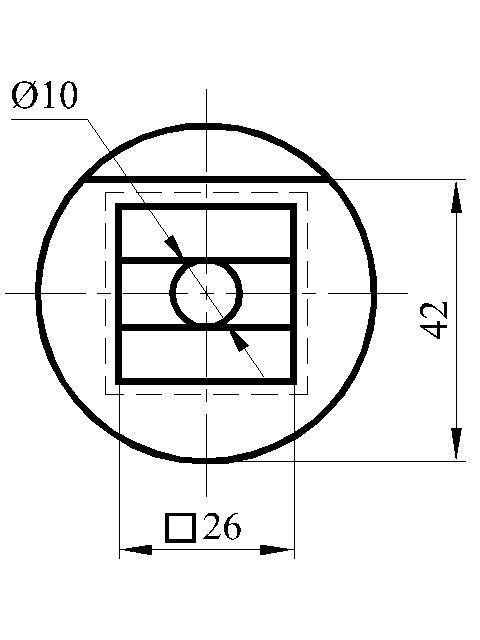

Начертила вид слева.
Размер лыски указала не 8 мм , а 42 мм - просто при измерении легче проверить размер 42.
Приложения:
