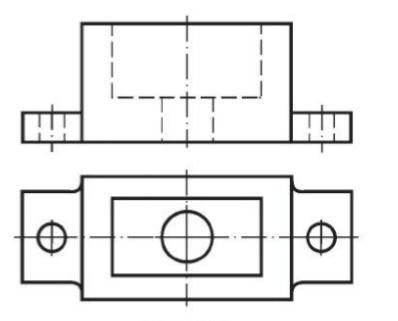

Выполните целесообразные разрезы. Размеры возьмите произвольные, соблюдая пропорции.
Приложения:
Ответы
Ответ дал:
1
Ответ:
Объяснение:

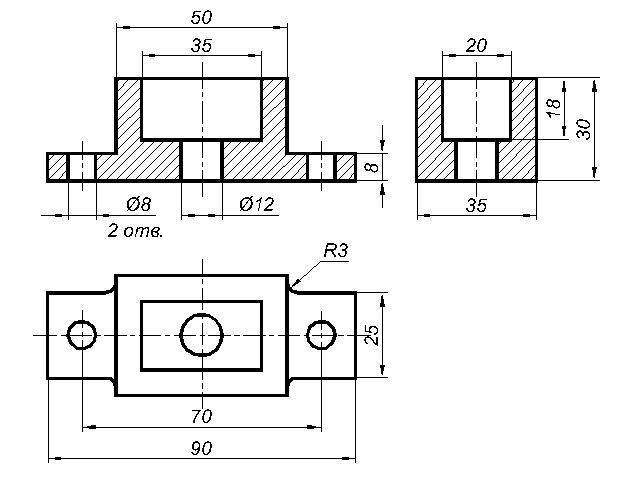

Первый чертеж - главный вид заменила фронтальным разрезом, а вид слева - профильным.

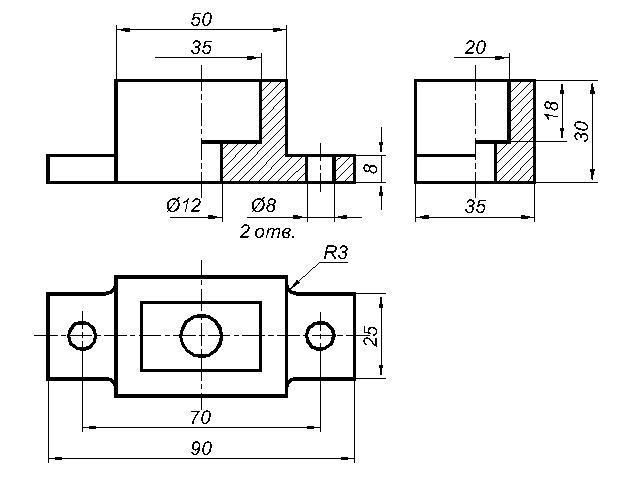

Второй чертеж - выполнила соединение 1/2 вида + 1/2 разреза.
Размеры указала, по которым произвела построение.
Приложения:
