Инженерная графика.

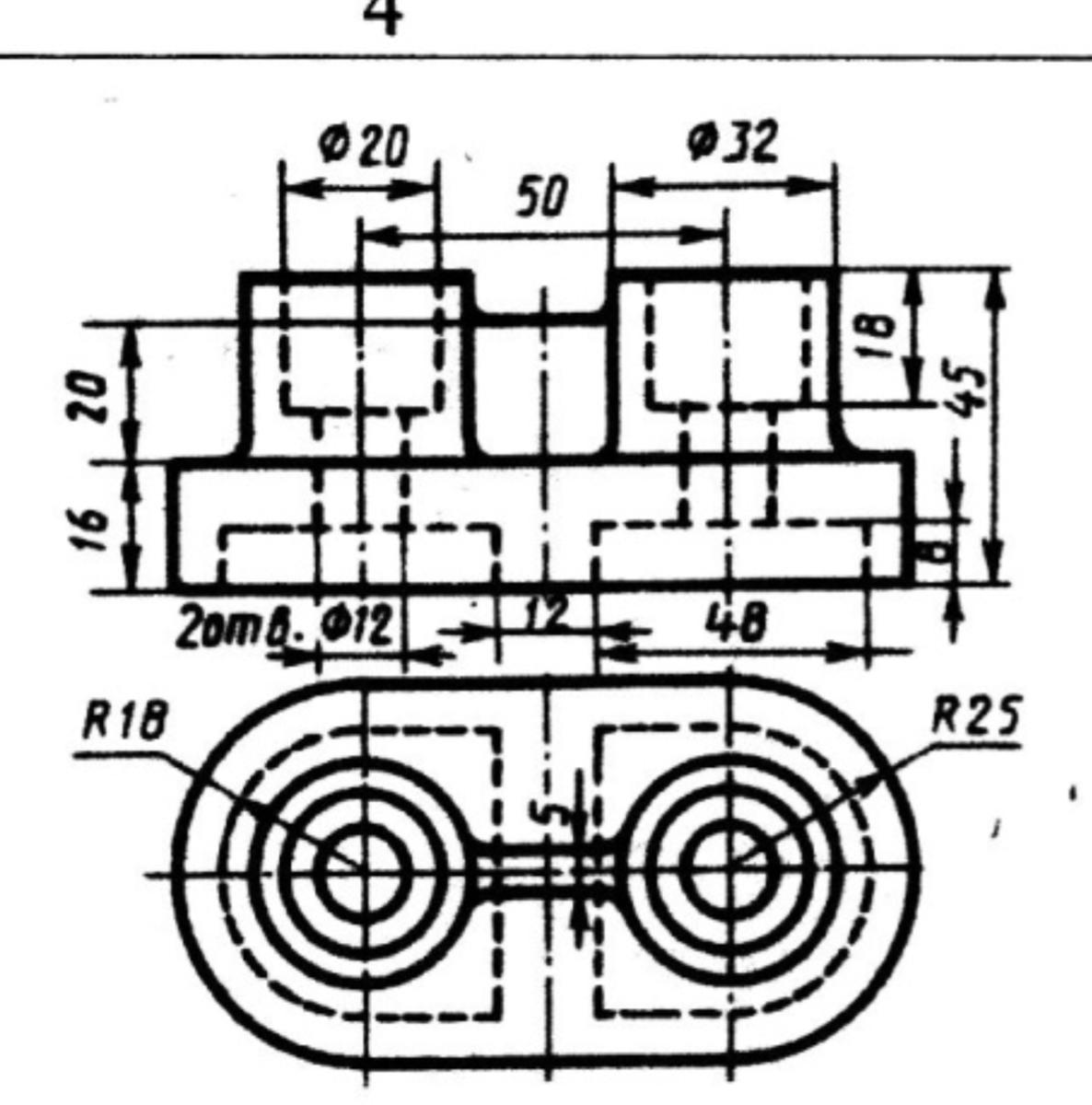

Работа в масштабе 1:1. Вид сверху (нижнее изображение) вычертите без изменения. Верхнее изображения (вид спереди) нужно изменить. При этом проекционная связь сохраняется. Размеры нанесите с учетом совмещения вида и разреза.
на первой фотографии представлен пример выполнения, на второй фотографии то, что нужно выполнить
Приложения:
killua1706:
извините, фотку с примером не удалось загрузить
на виде спереди нужно нанести графическое обозначение (металлы и твёрдые сплавы, бетон, металлические материалы, стекло и другие прозрачные материалы, дерево, жидкости, камень естественный, грунт естественный) что-то из этого
Ответы
Ответ дал:
1
Ответ:

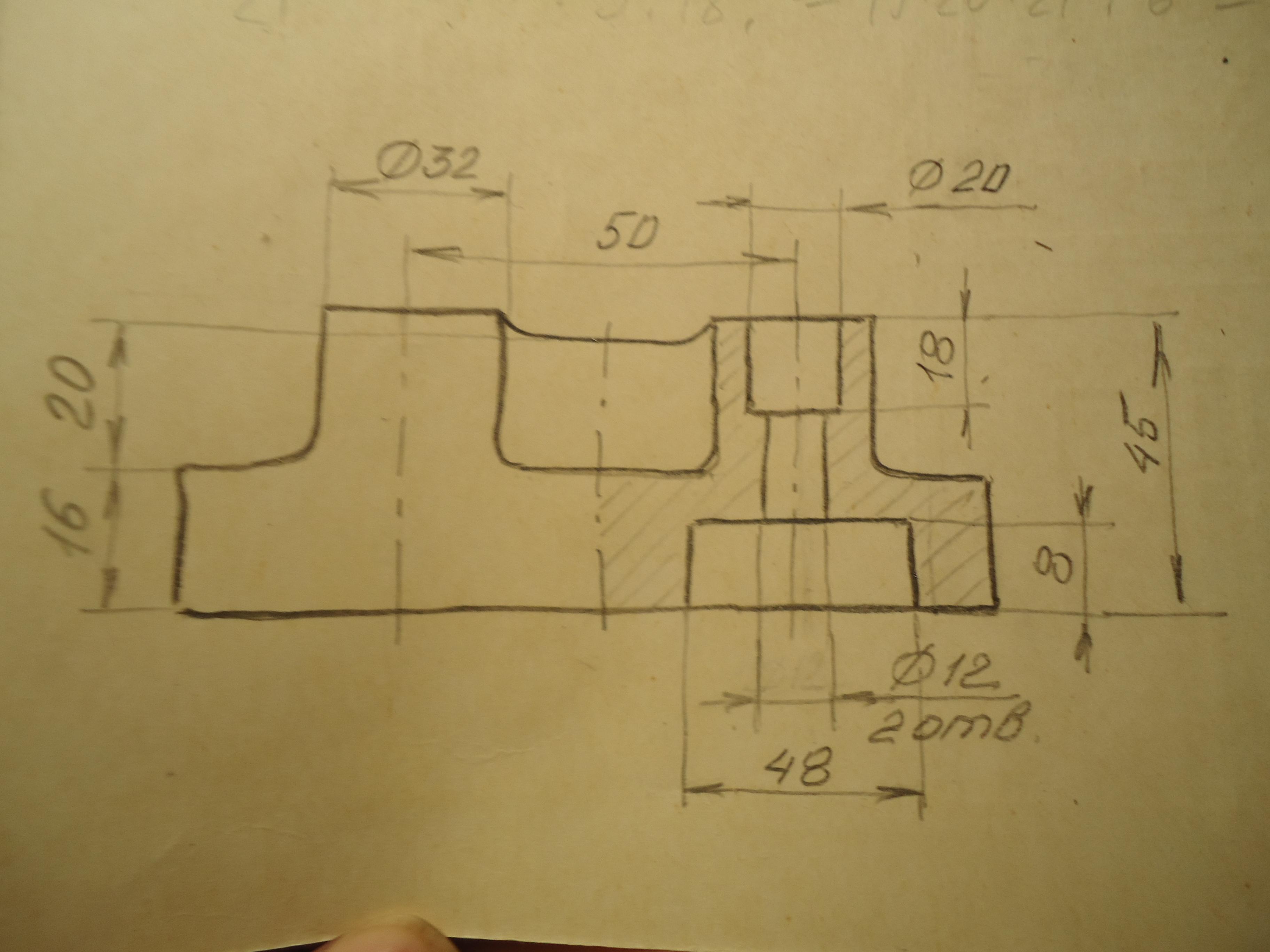

Эскиз вида спереди с соединением половины вида и половины разреза и проставленными размерами см. на фото.
Объяснение:
Изображение выполнялось от руки с сохранением пропорции на глаз. Штриховка соответствует материалу "Металлы и тв. сплавы".
Надеюсь, что смогла вам помочь.
Приложения:
Спасибо огромное ❤️
