Лабораторная работа 4
Исследование зависимости силы тока от напряжения на участке цепи.

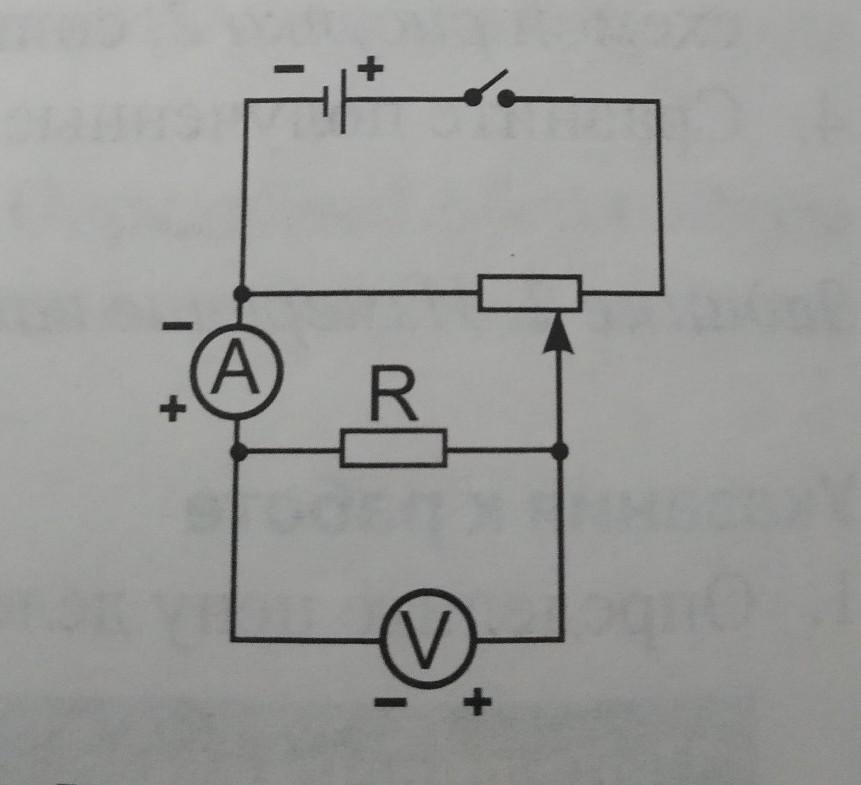

1. Соберите электрическую цепь по схеме, замкните ее.​

Ответ:

При движении движка (стрелочки на схеме) реостата вправо показания вольтметра и амперметра будут расти. При движении влево показания будут уменьшаться. При достижении левого конца реостата показания приборов будут равны нулю.

Объяснение:

Реостат в данной схеме выступает в роли делителя напряжения и поскольку сопротивление R постоянно, то по закону Ома при росте напряжения будет расти ток. И наоборот при уменьшении напряжения будет уменьшаться ток.
