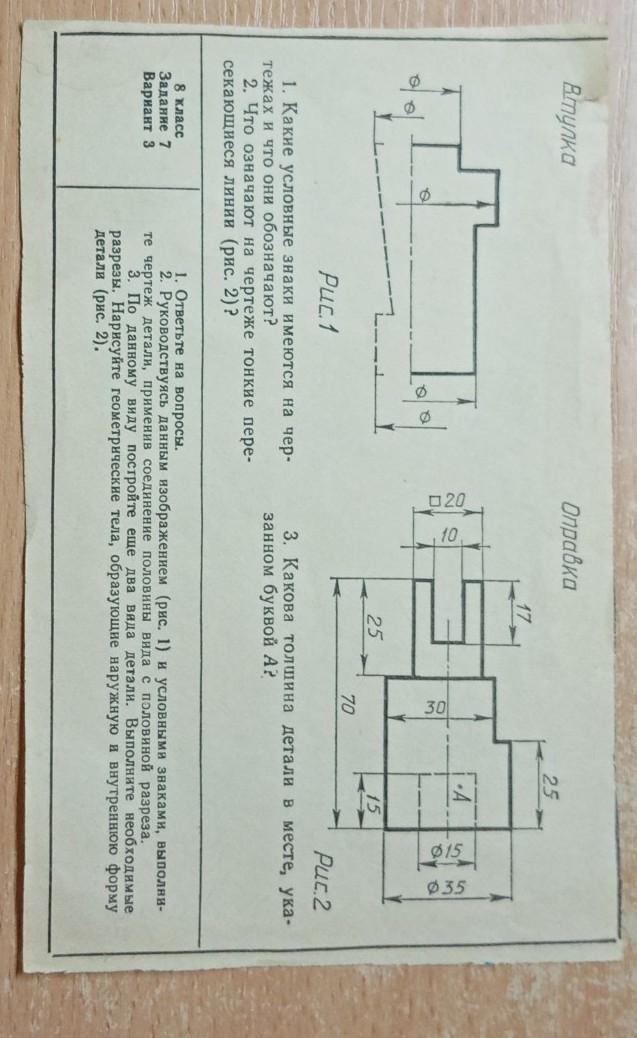

черчение 8 класс карточка задание 7 вариант 3 СРОЧНО!! ​

Ответ:

1) На чертеже есть знаки диаметров.

2)Тонкие пересекающиеся линии на рис. 2 - пересечение выносных и размерных линий.

Тонкие пересекающиеся линии на чертежах означают, что в этом месте плоская поверхность.

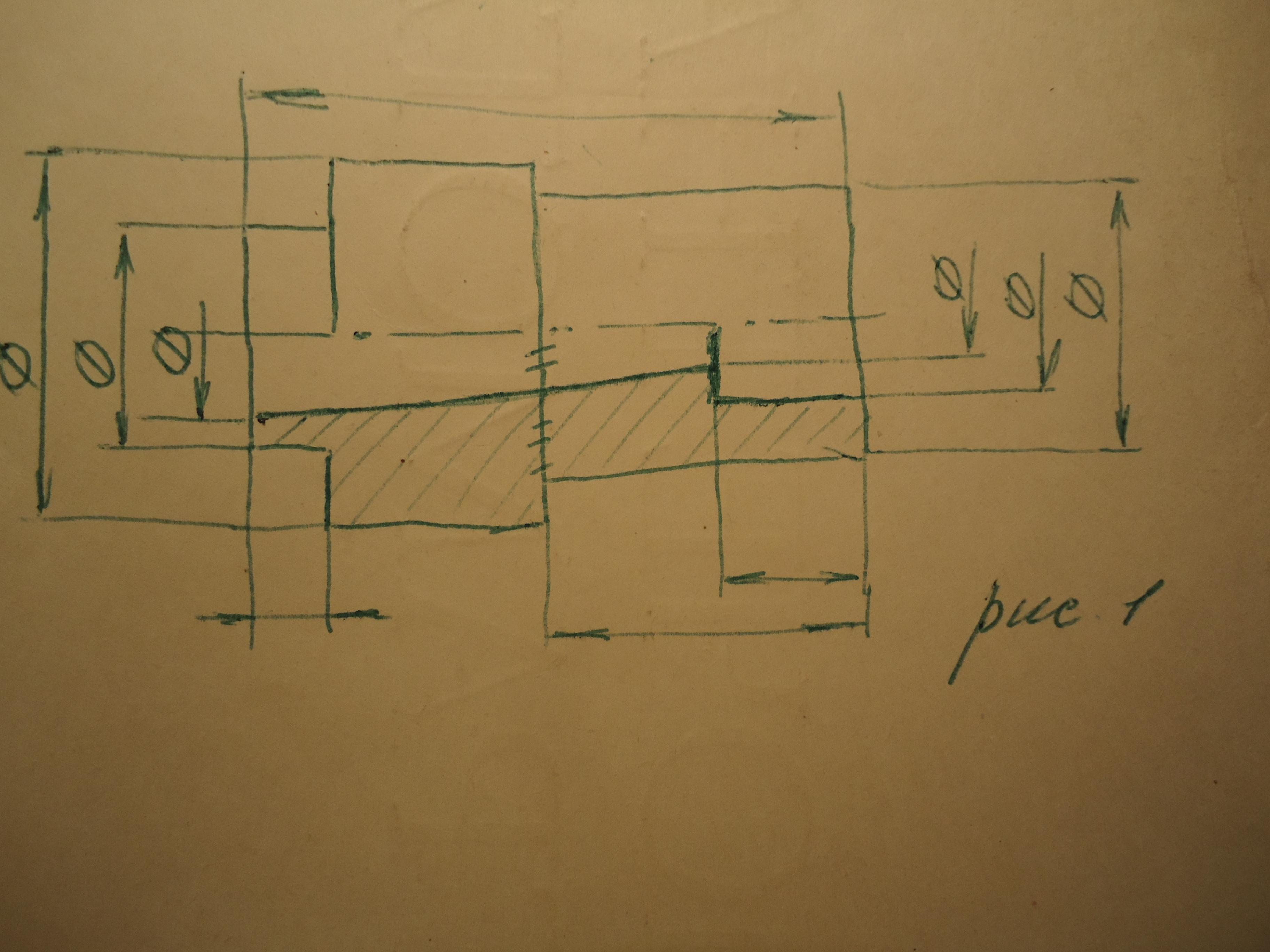

   Эскиз чертежа детали с рис. 1 с соединением половины вида и половины разреза, выполненный от руки, см. на фото.

Одна из линий проведена ошибочно, поэтому она зачёркнута .
