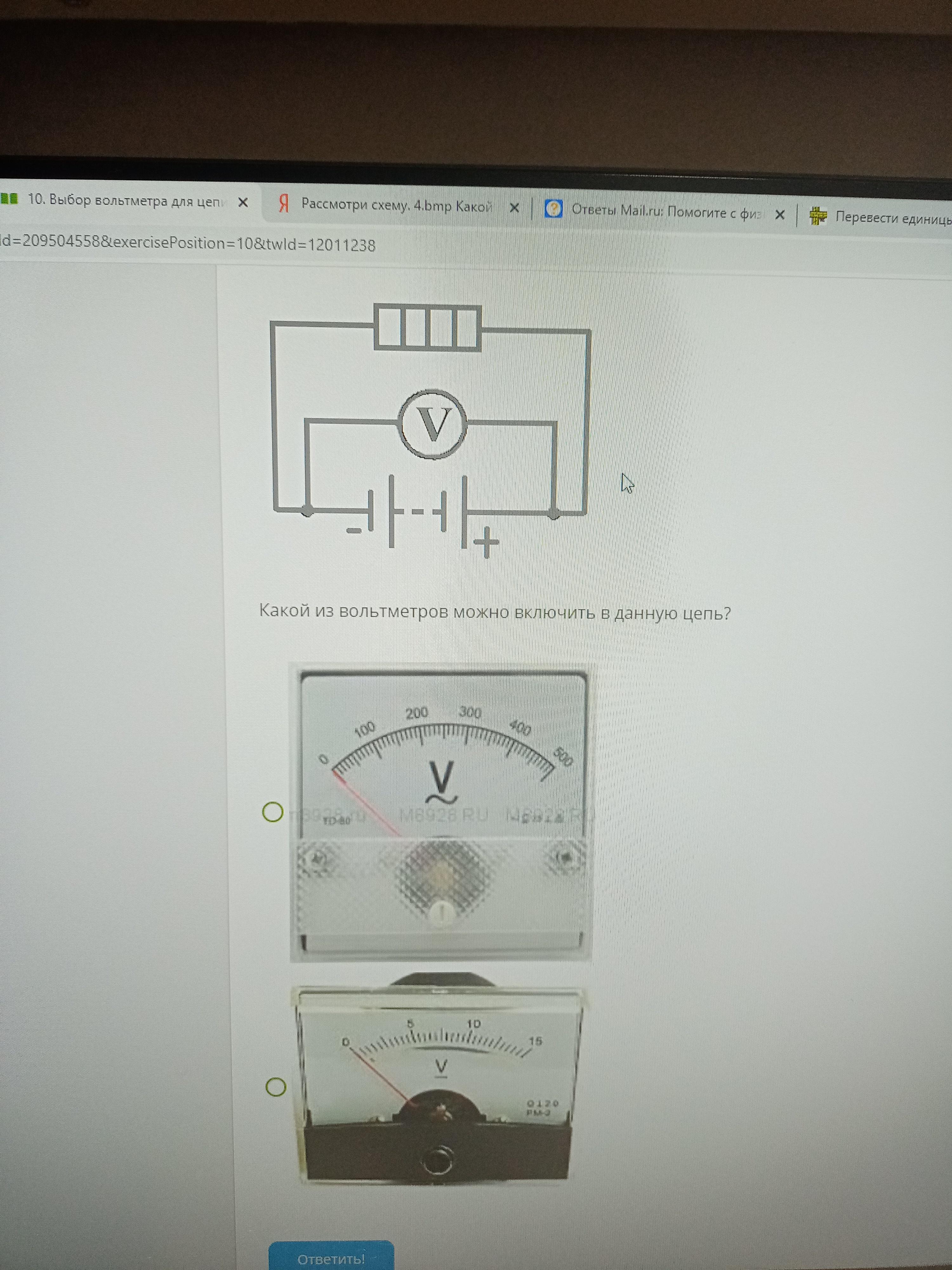

Рассмотри схему. Какой из вольтметров можно включить в данную цепь.

Ответ:

Источником тока является батарея гальванических элементов или аккумуляторов. Значит, в цепи течёт постоянный ток, и надо выбирать вольтметр для измерения постоянного напряжения.

Вольтметры можно различить по обозначениям:

∼ означает, что вольтметр предназначен для измерения переменного напряжения;

— означает, что вольтметр предназначен для измерения постоянного напряжения.

Можно обратить внимание на клеммы прибора. Если указана полярность («+» и «−»), то это прибор для измерения постоянного напряжения.

Иногда используют буквы AC/DC. В переводе с английского AC (alternating current) — переменный ток, а DC (direct current) — постоянный ток.
