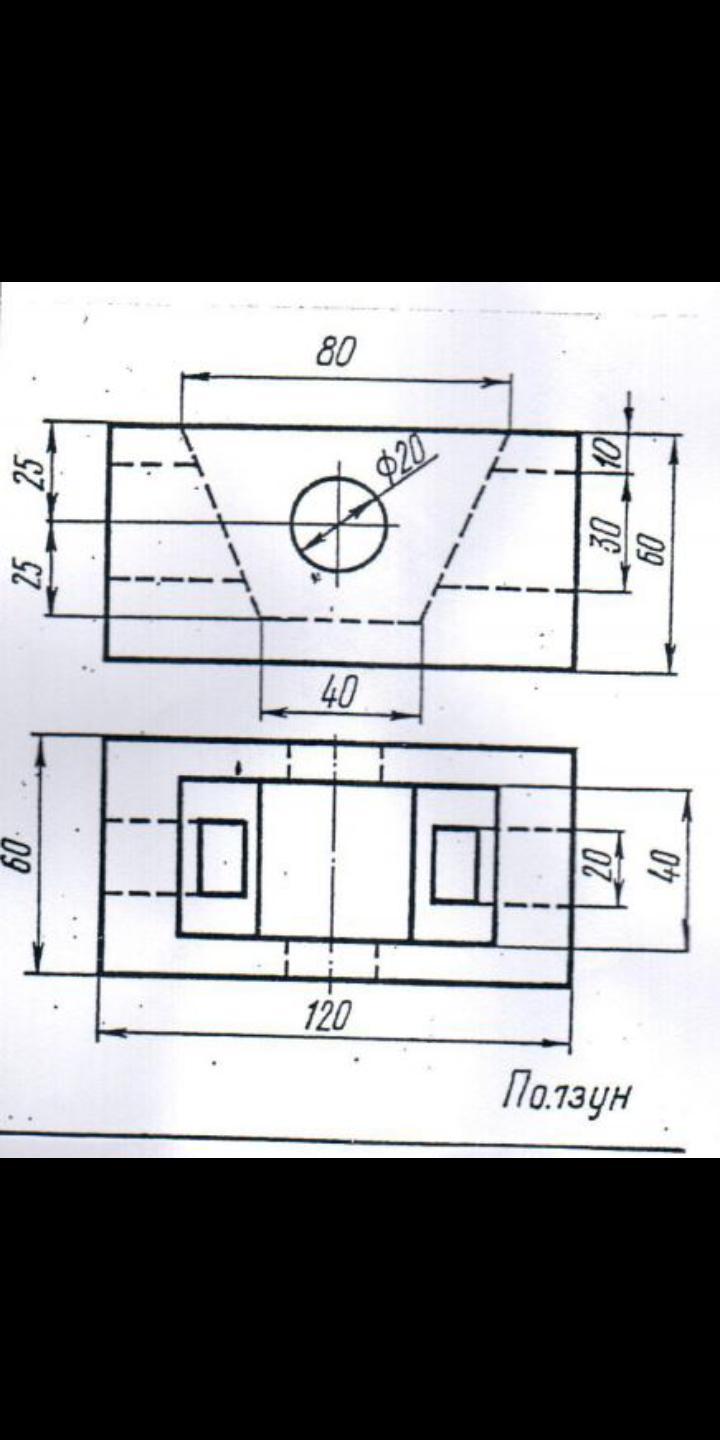

По двум заданным видам детали (спереди и сверху) построить вид
слева. Построить аксонометрическую проекцию детали

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

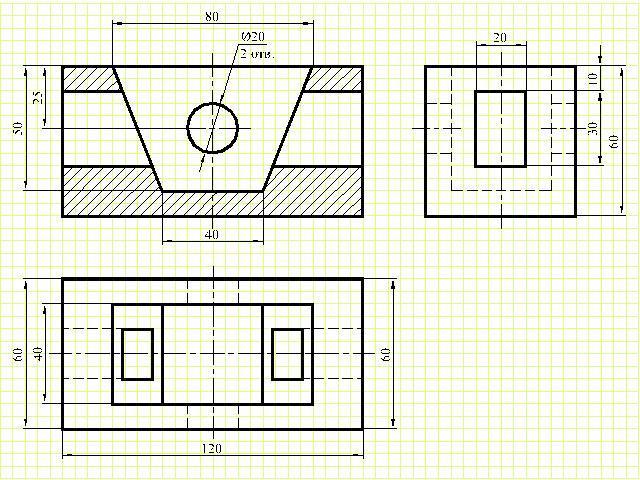

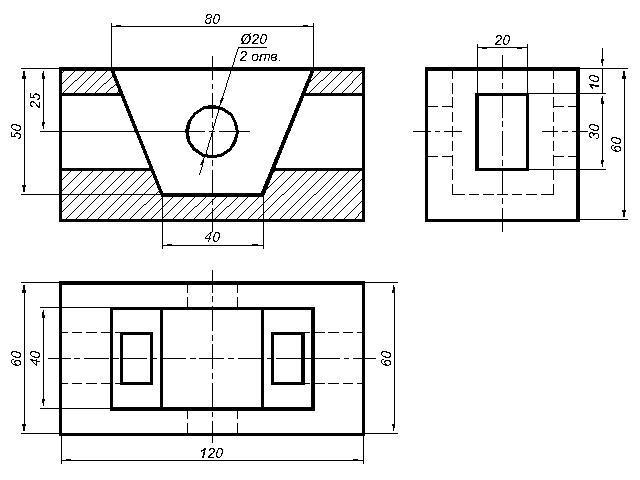

Вид спереди заменила фронтальным разрезом, т.к. размеры не указывают по невидимым линиям.

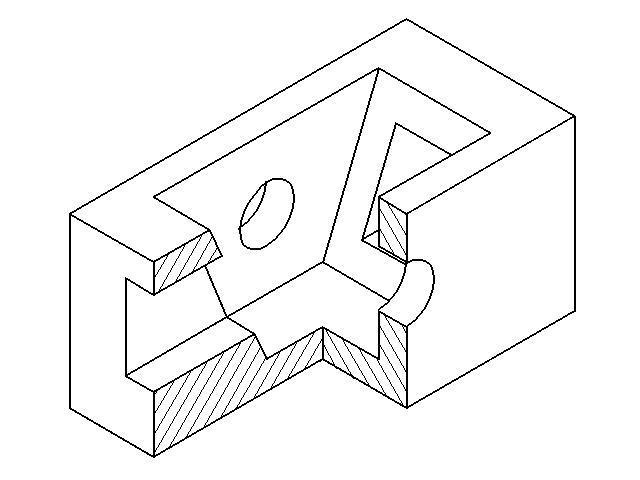

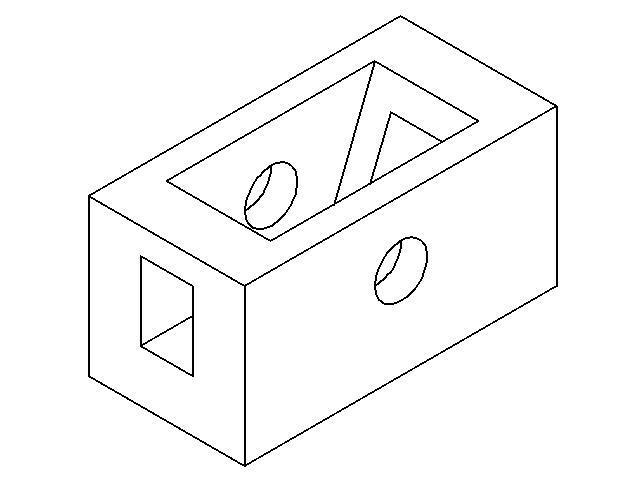

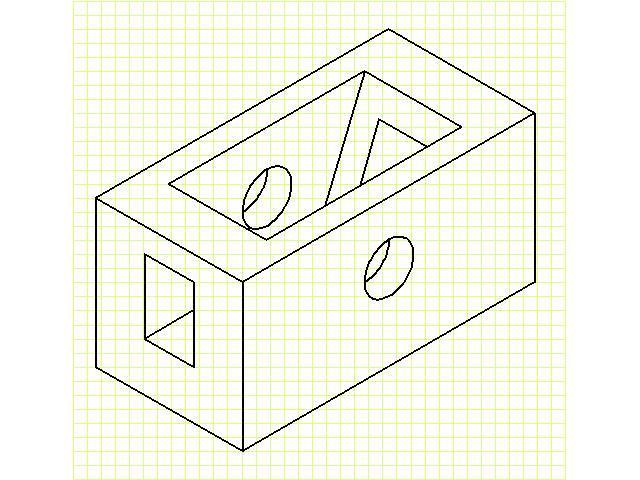

Начертила изометрию всей детали и с вырезом 1/4 части детали.

Приложения:
Steep21: Спасибо огромное ❤️❤️❤️
Букса: Удачи!
