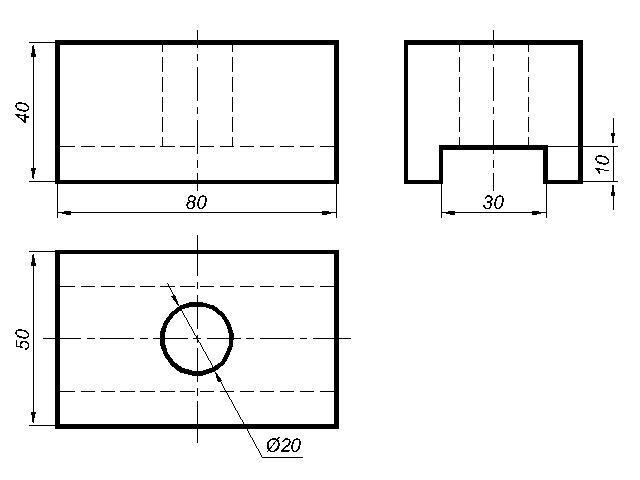

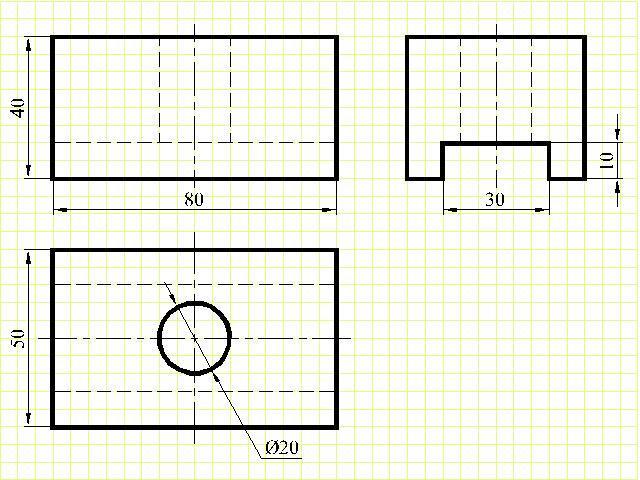

Вам надо выполнить на горизонтальном формате чертеж ( три вида) детали по описанию:
Деталь "Плита" представляет собой прямоугольный параллелепипед. В нижней части плиты по середине и по всей длине проходит паз прямоугольной формы. В центре плиты просверлено сквозное отверстие.
Размеры:
параллелепипед - длина 80 мм, ширина 50 мм, высота 40 мм
паз - ширина 30 мм, высота 10 мм
отверстие - диаметр 20 мм
