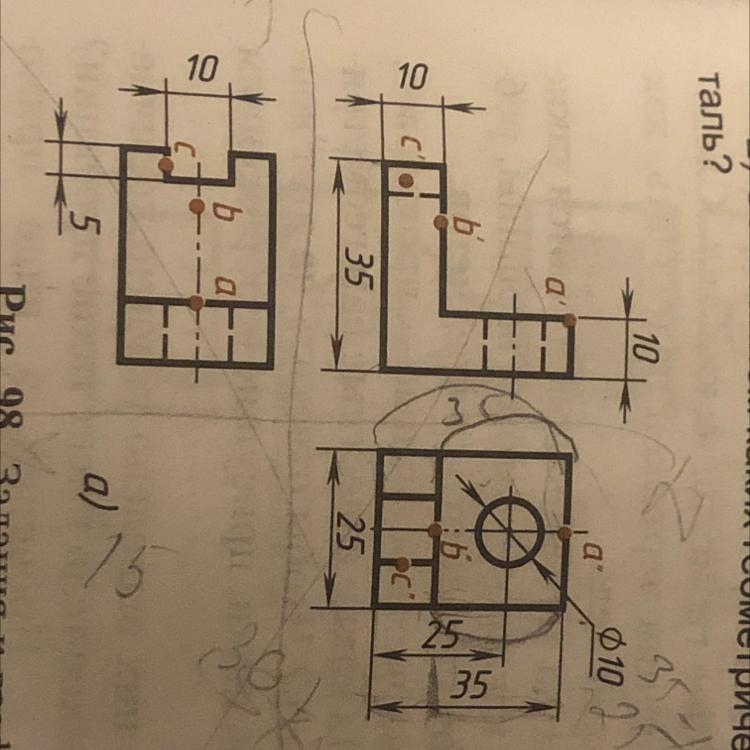

Помогите пожалуйста нужно в аксонометрической проекции, и везде с обозначением, сколько где мм, даю 50 баллов

Приложения:

Ответы

Ответ дал: RTA1414
1

Ответ:

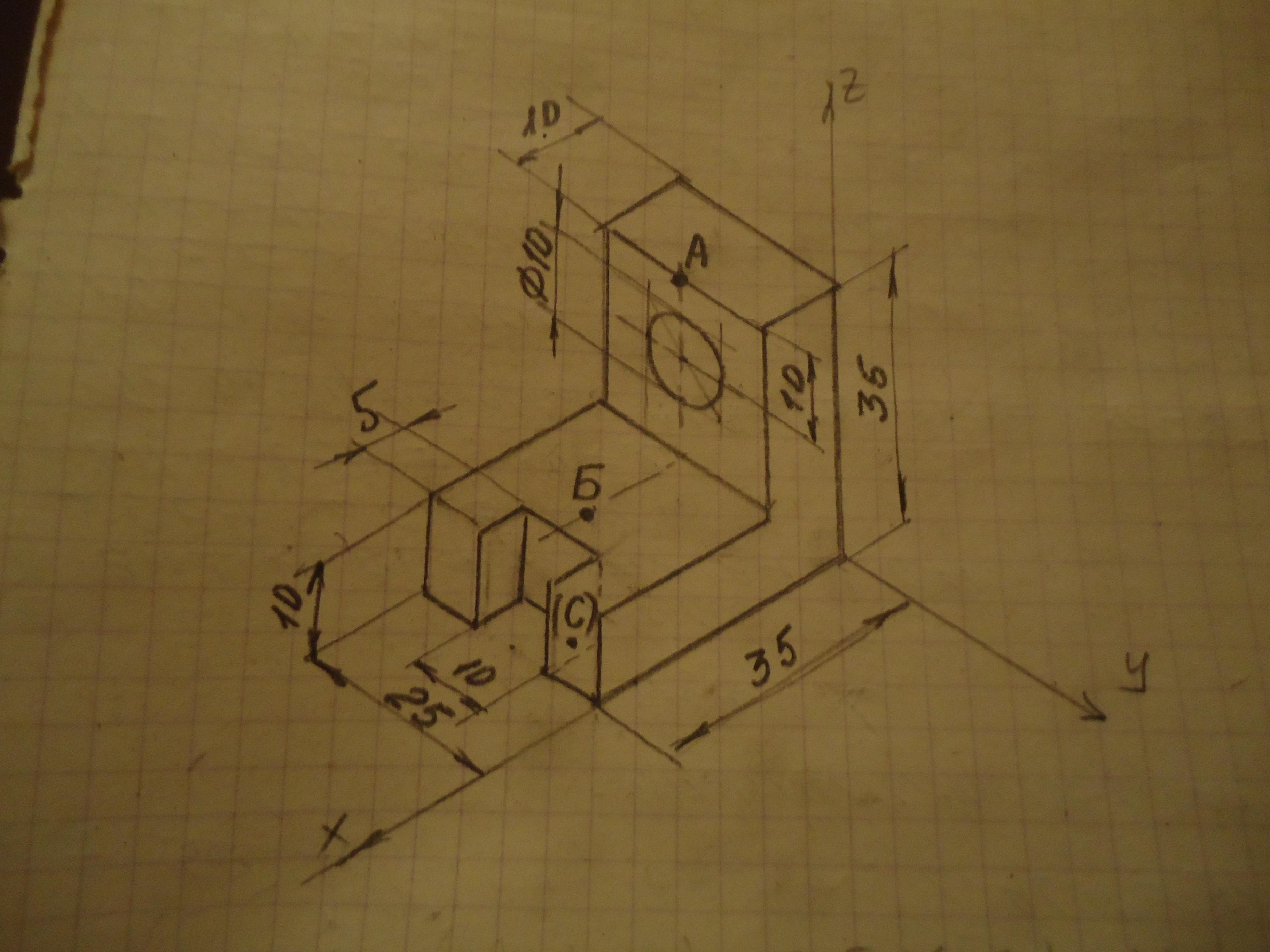

Построение прямоугольной изометрической проекции детали с нанесением размеров и положение точек А, Б, С см. на фото.

Точка с не видна на изображении, поэтому я взяла её в скобки.

Приложения:
vetta66666: Спасибо, но мне это нужно было месяц назад)
