1. Если R = 9 Ом, каково полное сопротивление цепи, показанной на рисунке 217?
2.Если R = 5Ом, каково полное сопротивление цепи, показанной на рисунке 218?
Приложения:
Ответы
Ответ дал:
6
Ответ:
Объяснение:
1)

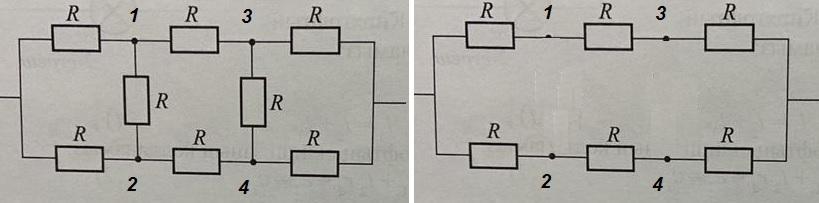

Заметим, что на рис. 217 потенциалы точек 1 и 2, а также 3 и 4 одинаковы, поэтому мы можем упростить схему (См. Приложение)
Тогда:
Rобщ = 3R·3R / (3R+3R) = 3R/2 = 27/2 = 13,5 Ом
2)

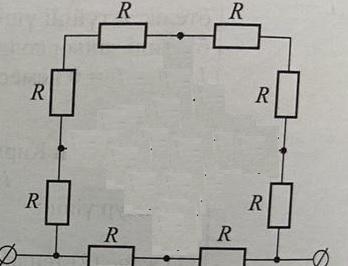

По той же причине преобразуем и схему рис. 218 (См. Приложение)
Rобщ = 6R·2R / (6R + 2R) = 3·R/2 = 3·5/2 = 15/2 = 7,5 Ом
Приложения:
