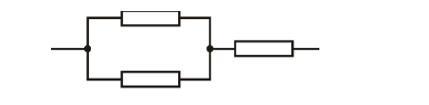

Определите общее сопротивление цепи изображенной на рисунке, если сопротивление одного проводника равно 2 Ом. Чему равно напряжение в цепи, если общая сила тока 0,5А
Дескрипторы: Использует законы последовательного соединения [2]
Использует законы параллельного соединения [2]
Определяет общее напряжение в цепи [2]
Приложения:
Ответы
Ответ дал:
3
Ответ:
Объяснение:
Для проводников, соединенных параллельно:
R₁₂ = R₁·R₂ / (R₁+R₂)
R₁₂ = 2·2 / (2+2) = 1 Ом
Теперь для последовательно соединенных R₁₂ и R₃
Rобщ = R₁₂ + R₃ = 1 + 2 = 3 Ом
Напряжение в цепи:
U = Iобщ·Rобщ = 0,5·3 = 1,5 В
