ДАЮ 50 БАЛЛОВ!!!!!!!!!!! черчение 8 класс, нужно срочно сделать, то что написано снизу карточки ​

Ответ:

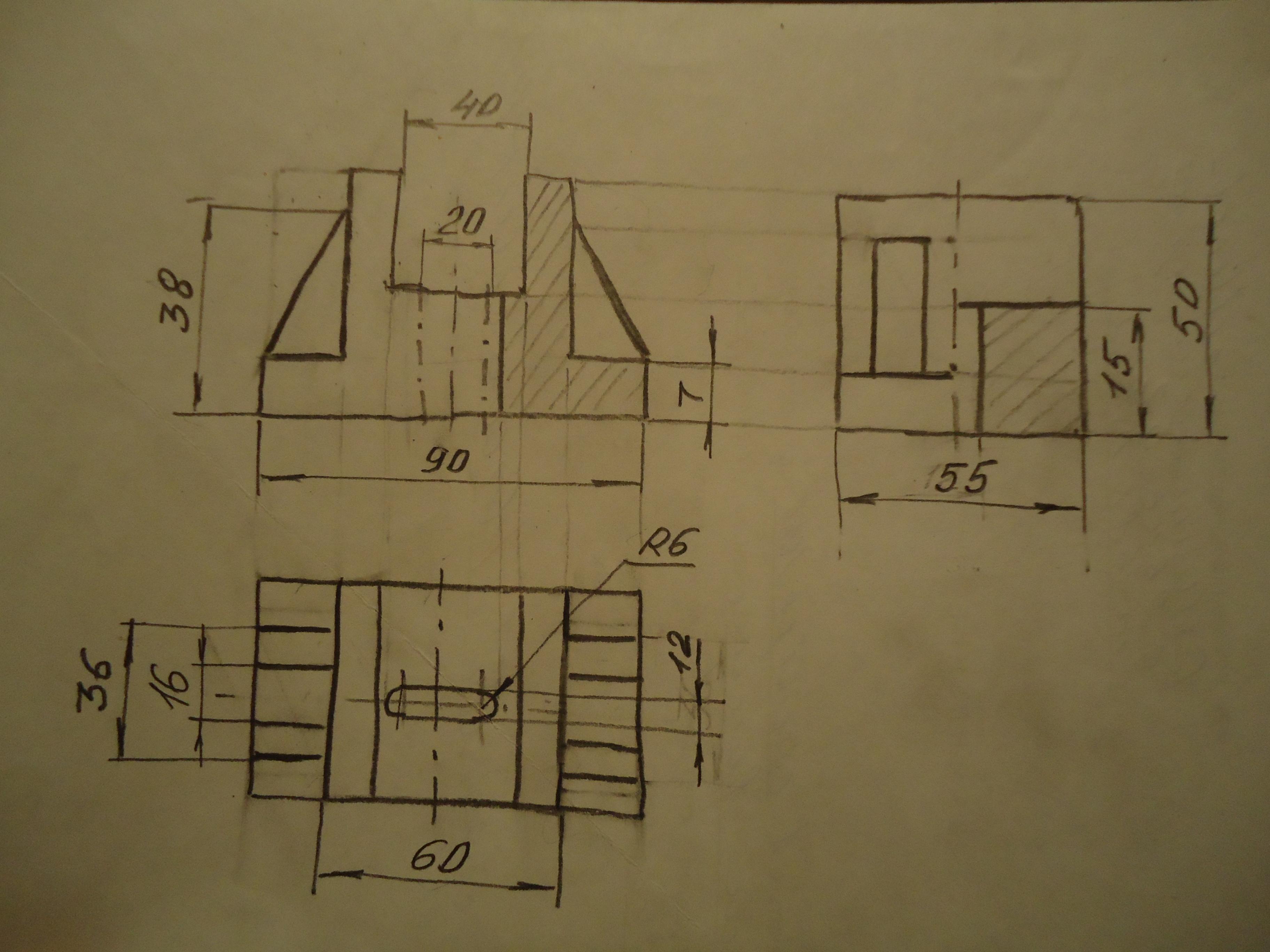

Чертёж детали из трёх проекций с выполнением на виде спереди соединения половины вида и половины разреза и на виде слева - соединения половины вида и половины разреза см. на фото.

Чертёж выполнен от руки с сохранением пропорций на глаз.

Особенностью детали считаю наличие слева и справа по две опоры.

   Надеюсь,что смогла вам помочь.
