Помогите с черчением.

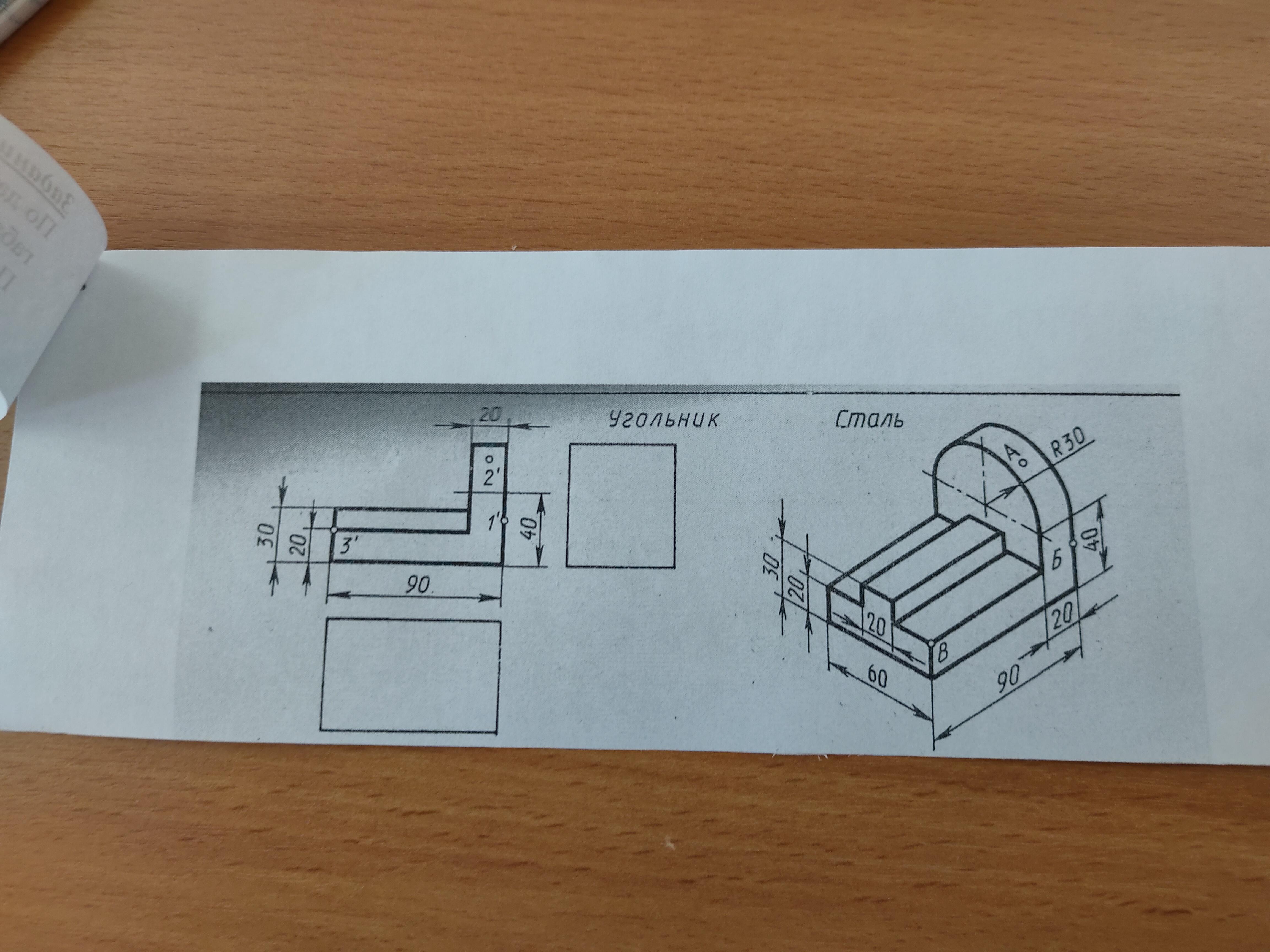

По данному виду и наглядному изображению постройте ещё два вида детали, очерченных габаритными рамками.

Постройте проекции точек на всех видах чертежа.

Нанесите размеры

Приложения:

Ответы

Ответ дал: guliafs2008
1

Ответ:

Объяснение:

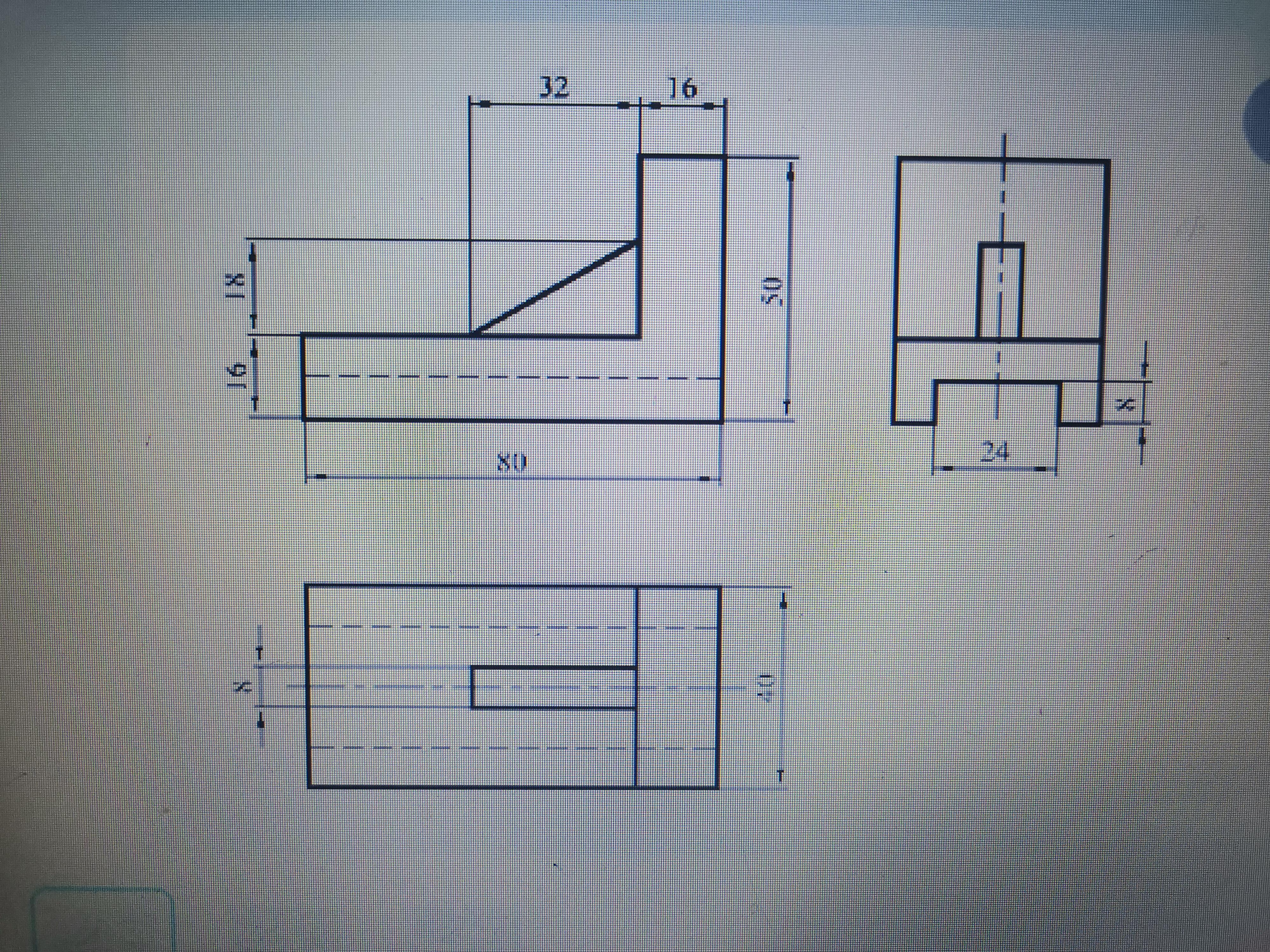

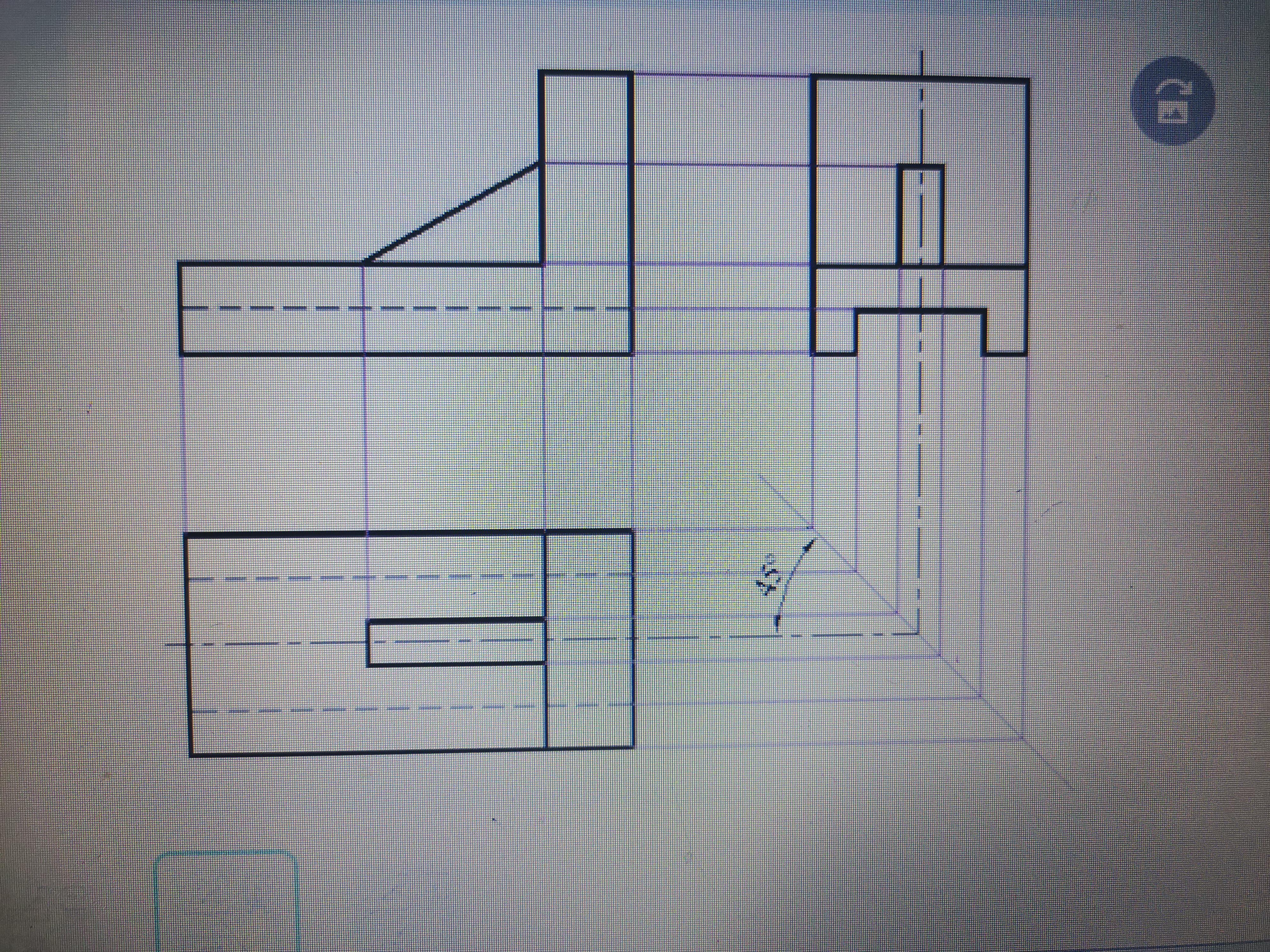

Второй чертеж - построение проекций детали

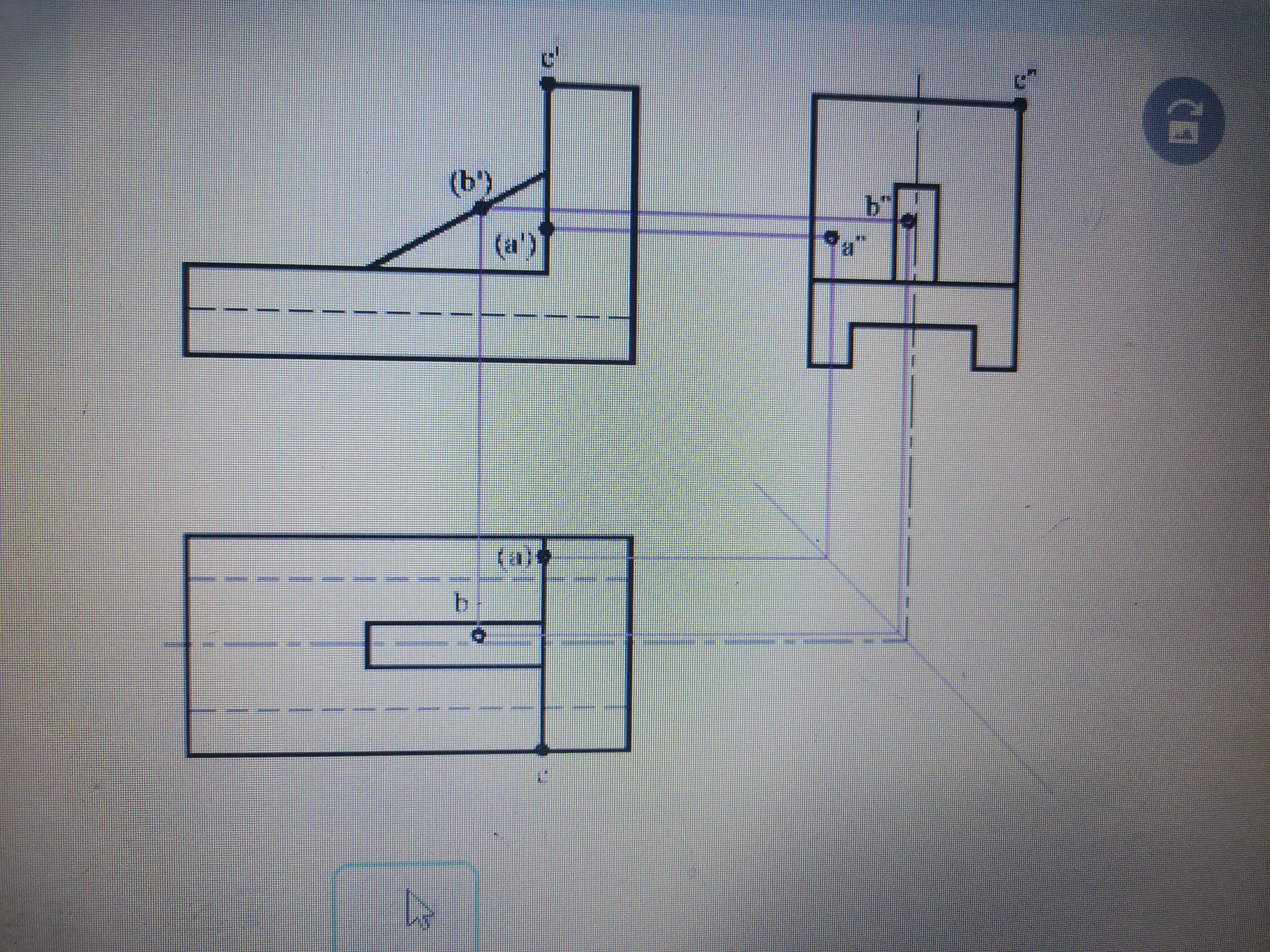

Третий чертеж - построение проекций точек

Обозначение точек в скобках, говорит о том, что на данной проекции эта точка не видна.

Приложения:
