Выполнить эскиз вала. Пожалуйста

Ответ:

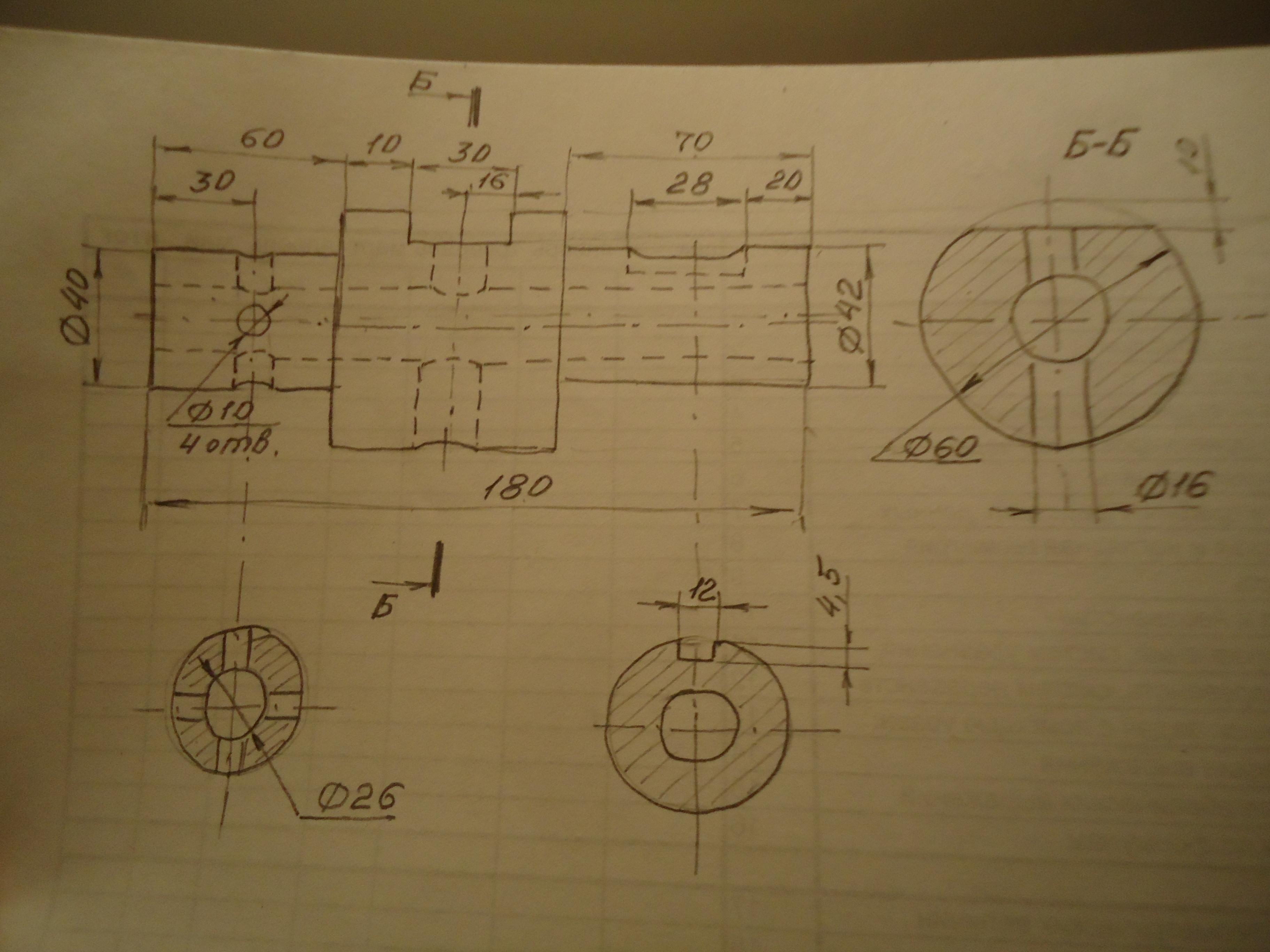

Эскиз вала из трёх цилиндров с тремя сечениями см. на фото.

Объяснение:

Сечения А-А и В-В выполнены на продолжении секущих плоскостей, поэтому их обозначать не надо, а сечение Б-Б выполнено в проекционной связи с главным видом, поэтому оно обозначено разомкнутыми линиями со стрелками и буквами Б, а над сечением записывают Б-Б. Часть размеров лучше показать на сечениях.

    Надеюсь, что помогла вам.
