олимпиада по физике

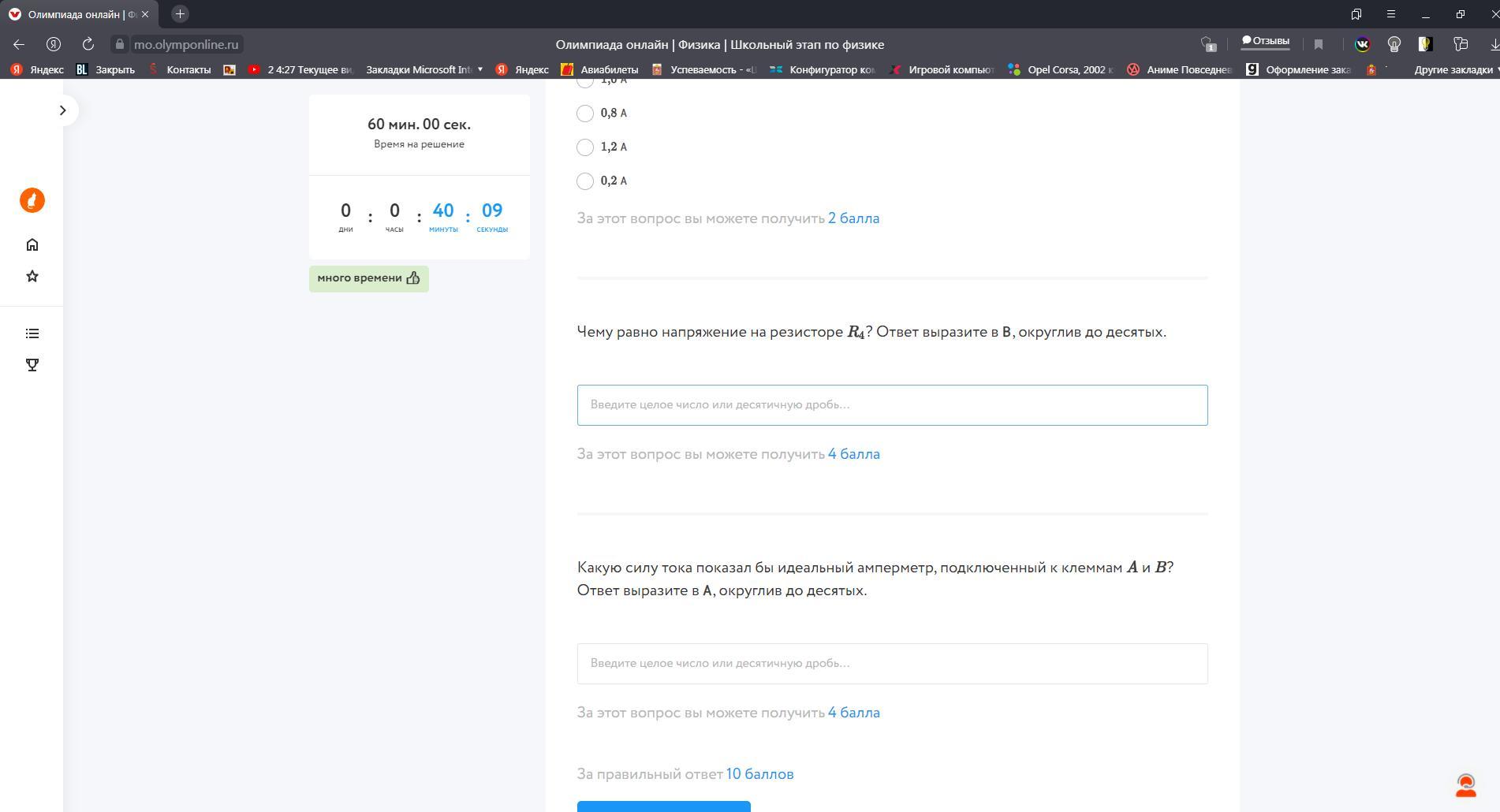

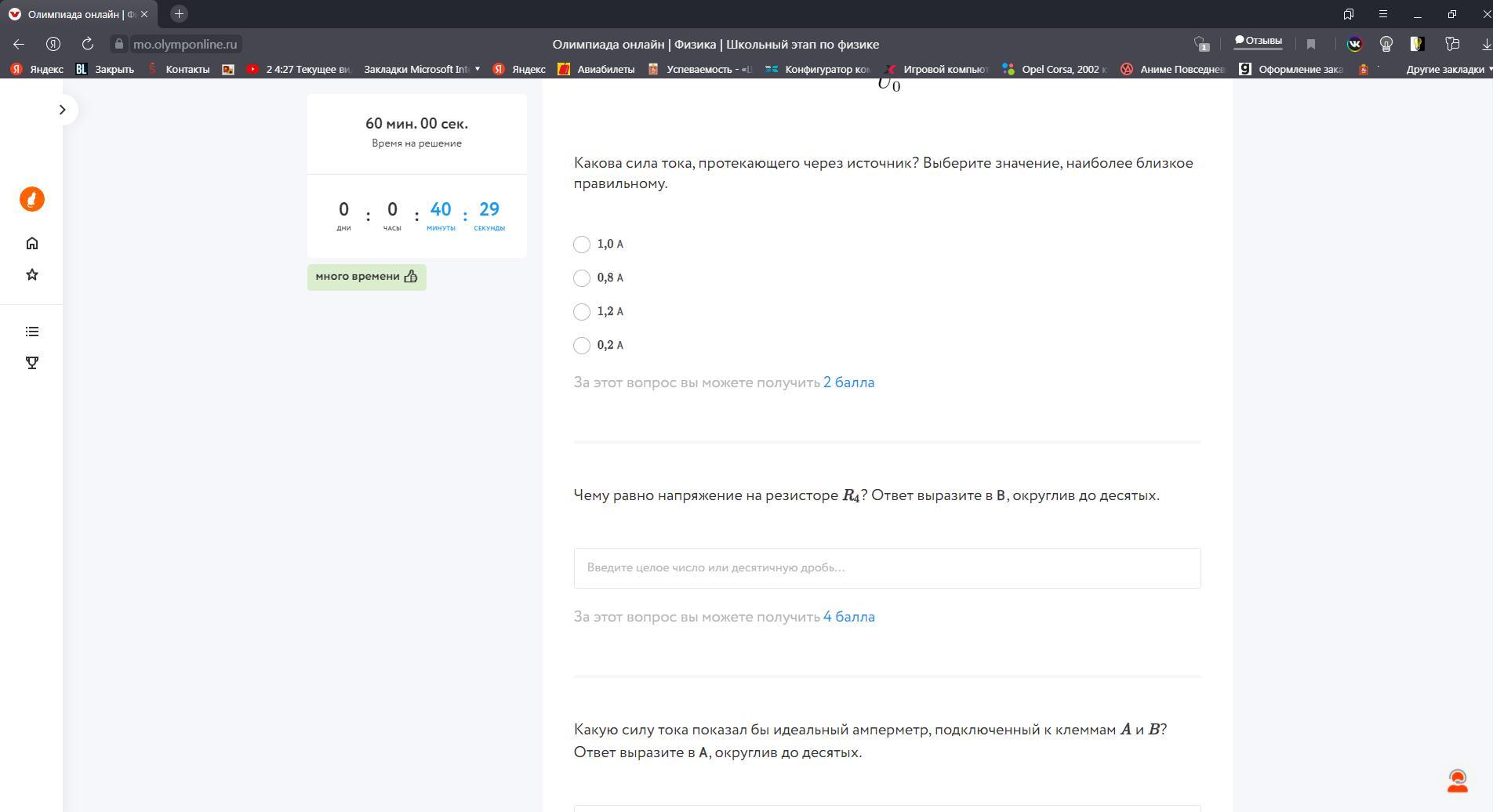

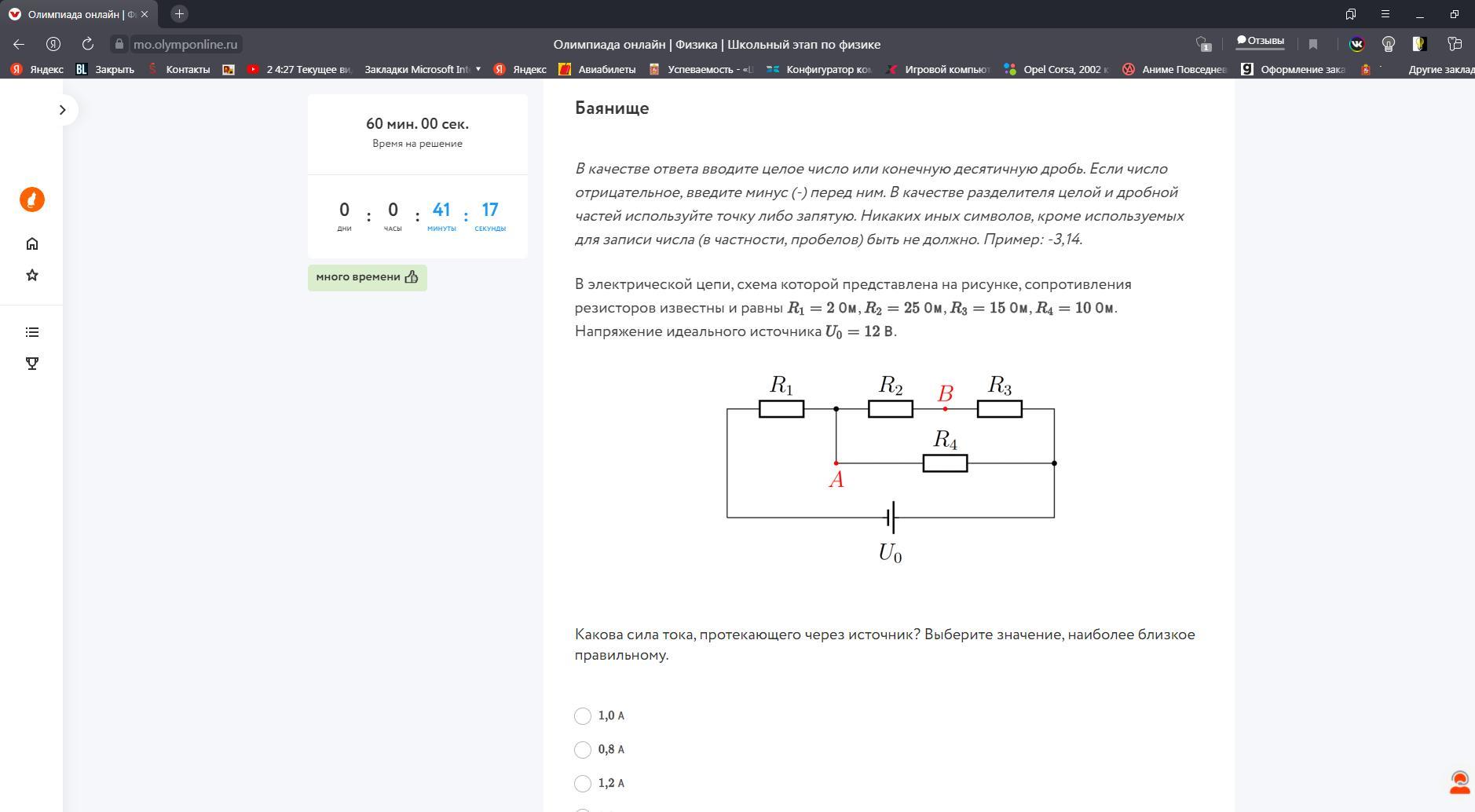

в электрической цепи схема которой представлена на рисунке сопротивления резисторов R1=2 Ом, R2=25 Ом, R3=15 Ом R4=10 Ом. Напряжение идеального источника U0=12

Ответ:

1. Ток в цепи равен 1.2А,,

2. U4==9.6В,,

3. Ток в цепи амперметра равен 0.6А

Объяснение:

1. После преобразований Rэ=10 Ом значит ток I=12/10=1.2A,,

2. U4=1.2A *8Om=9.6В,,

3. При включении к точкам АВ амперметра-он замкнёт R2, следовательно получим схему без R2, тогда найдём Rэ=8 Ом, тогда I1=1.5A, U3.4=1.5*6Om=9В,

I3=9/15=0.6A, I4=9/10=0.9A
