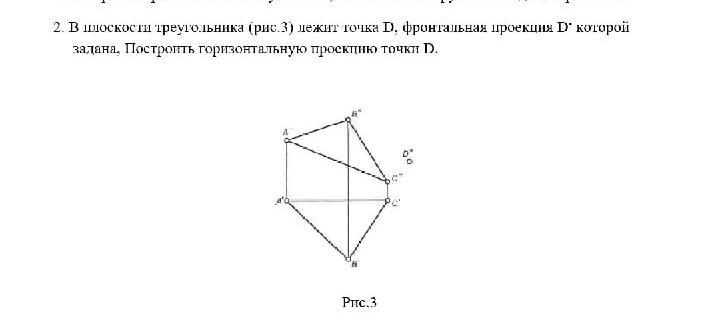

В плоскости треугольника лежит (рис.3) лежит точка D, фронтальная проекция D° которой задана, Построить горизонтальную проекцию точки D. ​

Приложения:

Ответы

Ответ дал: dnepr1
1

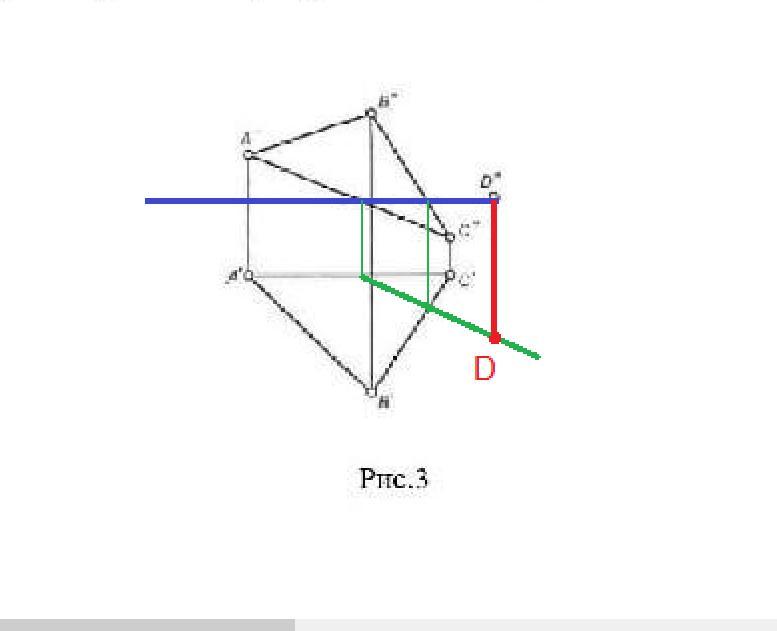

Надо плоскость треугольника пересечь вспомогательной плоскостью, параллельной горизонтальной плоскости проекций.

Её след на фронтальной плоскости - прямая, параллельная оси Ох.

Точки пересечения этой плоскостью сторон треугольника сносим на горизонтальную проекцию и строим зелёную прямую, на которой проекция точки D.

Приложения:

badboy61: Спасибо большое!
