Хелп хотя-бы 3-2 задание как получится

Відповідь:

Пояснення:

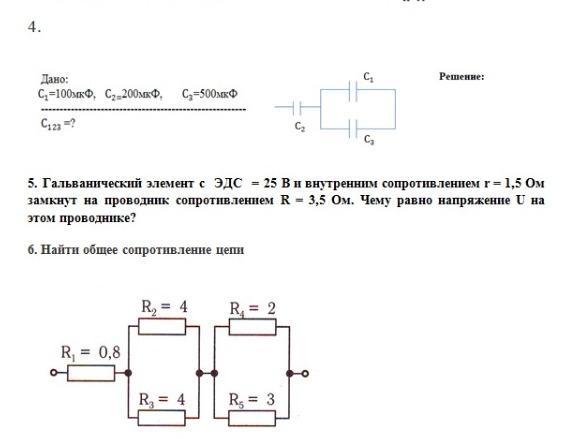

4)С13=С1+С3=100+500=600 мкФ

1/С2+1/С13=1/200+1/600=4/600  , С213=150мкФ

5)Е=25В  r=1.5 Om R=3.5Om       I=E/r+R=25/5=5A

       U=I*R=5*3.5=17.5 V

6)R23=4*4/4+4=16/8=2Om     R45=2*3/2+3=6/5=1.2 Om

R∑=R1+R23+R45=0.8+2+1.2=4 Om
