ЭТО "ТЕХНИЧЕСКАЯ МЕХАНИКА"
ПОмоГИТЕ СРОЧНО !!!!

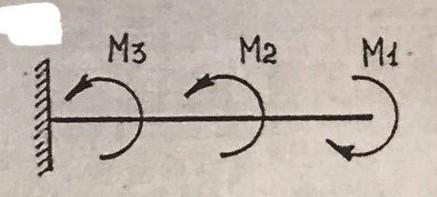

Дано m1= 0.9 кН*м
. m2= 1.5 кН*м
. m3 = 1.5 кН*м
Найти диаметр,
построить эпюру крутящих моментов и определить диаметр на каждом из трёх участков по условию прочности и жёсткости. Для материала бруса принять [т]=40 МПа; [Фо]=0,02 рад/м; G= 8* 104 МПа.
Приложения:
Ответы
Ответ дал:
0
Ответ:
1)
Освобождаем систему от связей.
Считаем стержни растянутыми.
Строим чертеж.
2)
Проецируем силы на оси:
Ось ОХ:
∑Fₓ = F₂ - F₃ - F₄·cos 30° = 0
F₃ + 0,866·F₄ = 40 (1)
Ось OY:
∑Fy = - F₁ - F₄·sin 30° = 0
N₂ = F₄ = - F₁ / 0,5 = - 20 / 0,5 = - 40 кН - стержень сжат
Из (1)
N₁ = F₃ = - 0,866·F₄ = -0,866·(-40) ≈ 35 кН
