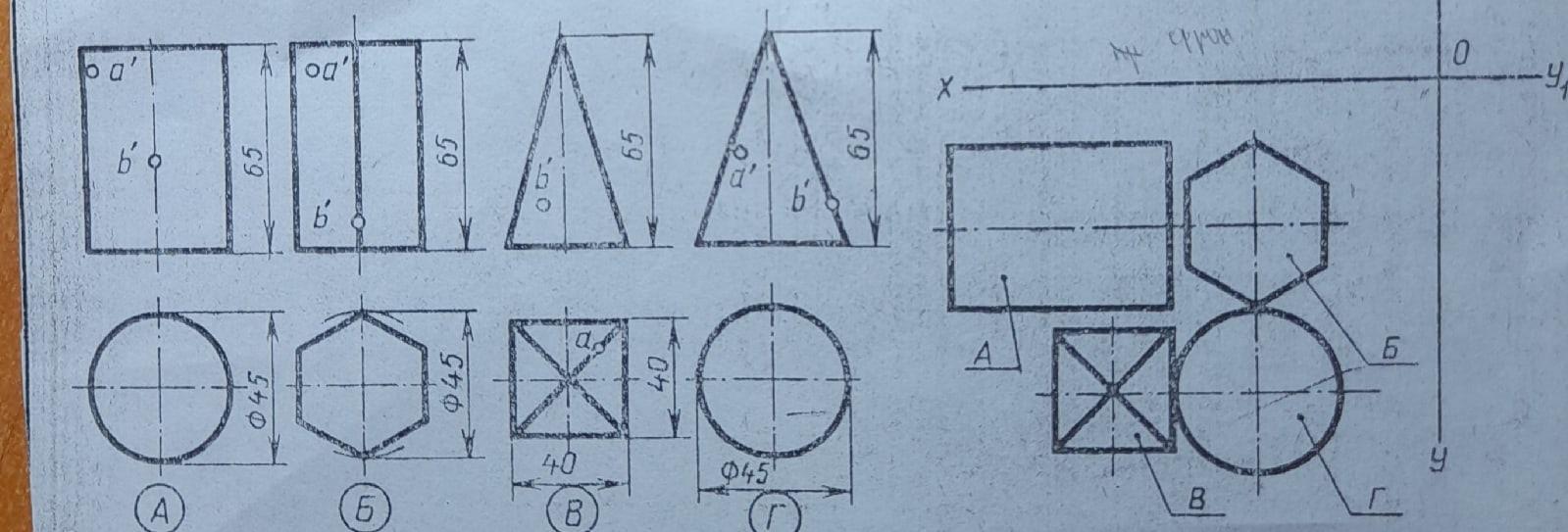

1. Перечертить заданные проекции геометрических тел. Достроить недостающую проекцию этих тел.
2. Найти проекции точек лежащих на поверхности заданных тел.

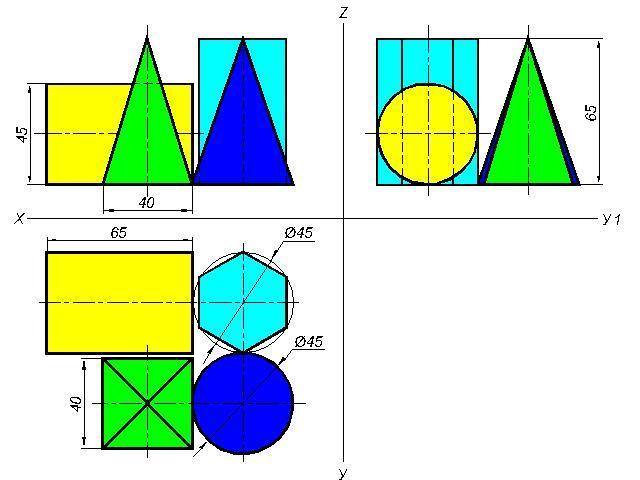

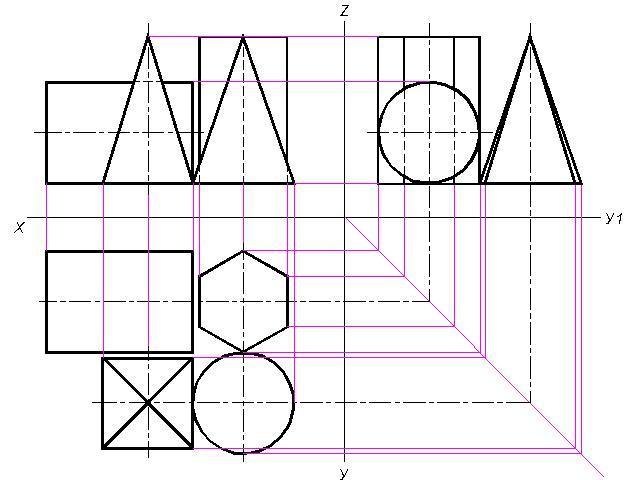

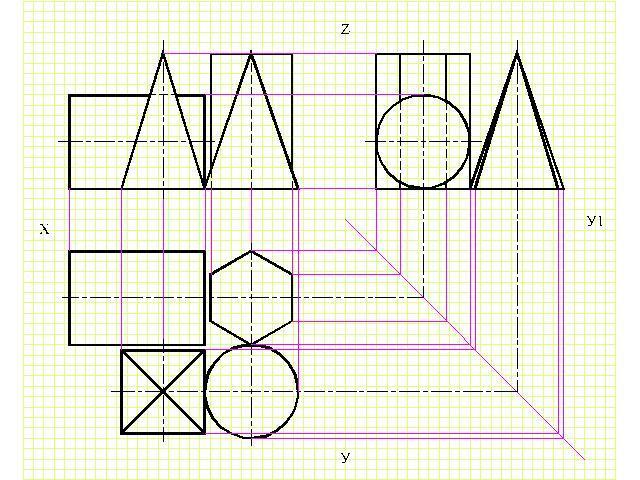

3. Перечертить горизонтальную проекцию группы тел (состоящую из этих же тел) достроить фронтальную проецию этой группы.

Приложения:

Ответы

Ответ дал: Букса
1

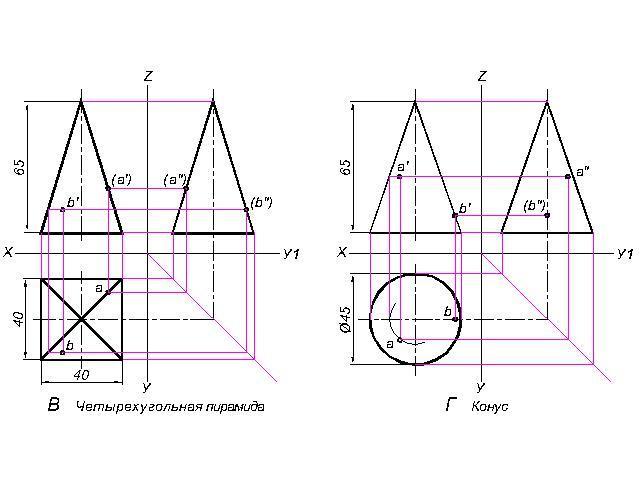

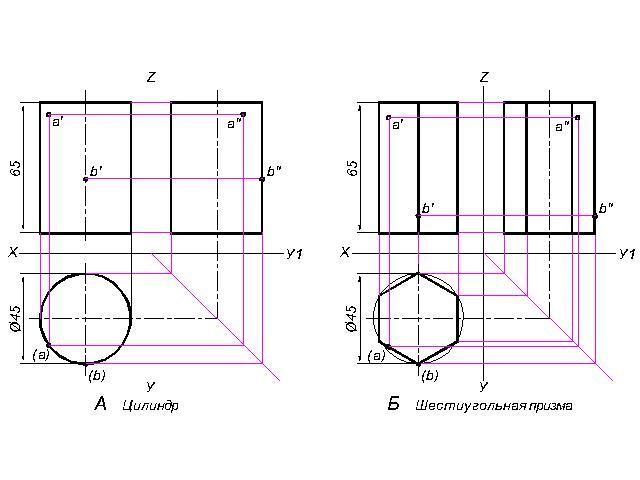

Обозначение точек в скобках говорит о том, что на данном виде точку не видно.

Приложения:
mm0400: Большое человеческое спасибо
Букса: Удачи!
