ОЧЕНЬ СРОЧНО! ЧЕРЧЕНИЕ.

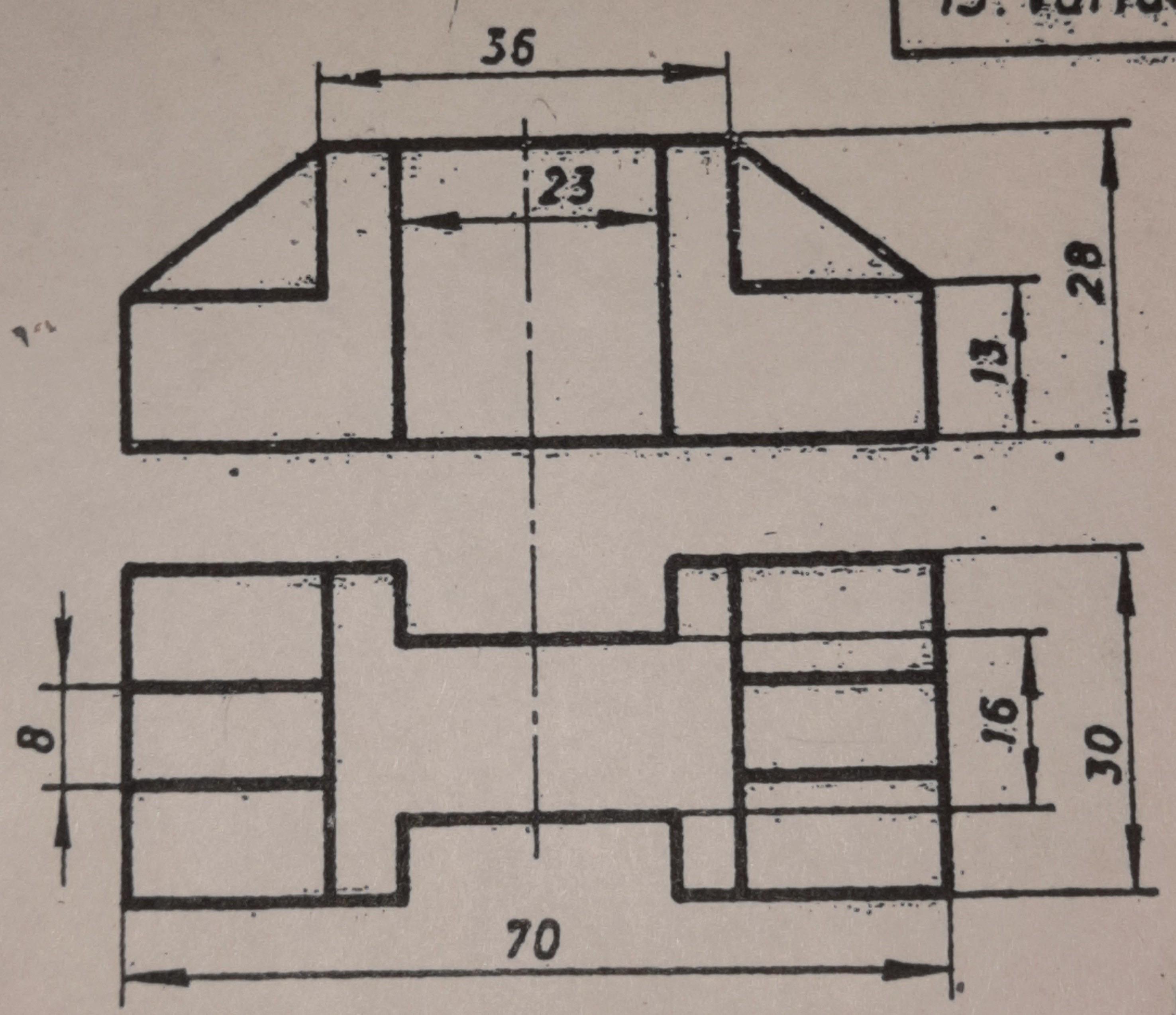

Дано 2 вида сторон фигуры- сверху и сбоку. Глядя на них, нужно нарисовать 3 вид.
Приложения:
wirralriddler:
так, а вы уверены, что первый чертеж - вид сверху, а второй - сбоку? не наооборот? у вас так в условии сказано? потому что очень похоже, что наооборот. но оба варианта возможны. от этого зависит, как будет выглядеть третья сторона
А, я не указывала порядок, но вы правы. Первый чертеж - вид сбоку, второй- вид сверху.
боже, я написала "наоборот" с двойной о, почему... тупица. ладненько, тогда вообще отлично, сейчас скину решение
Ответы
Ответ дал:
1

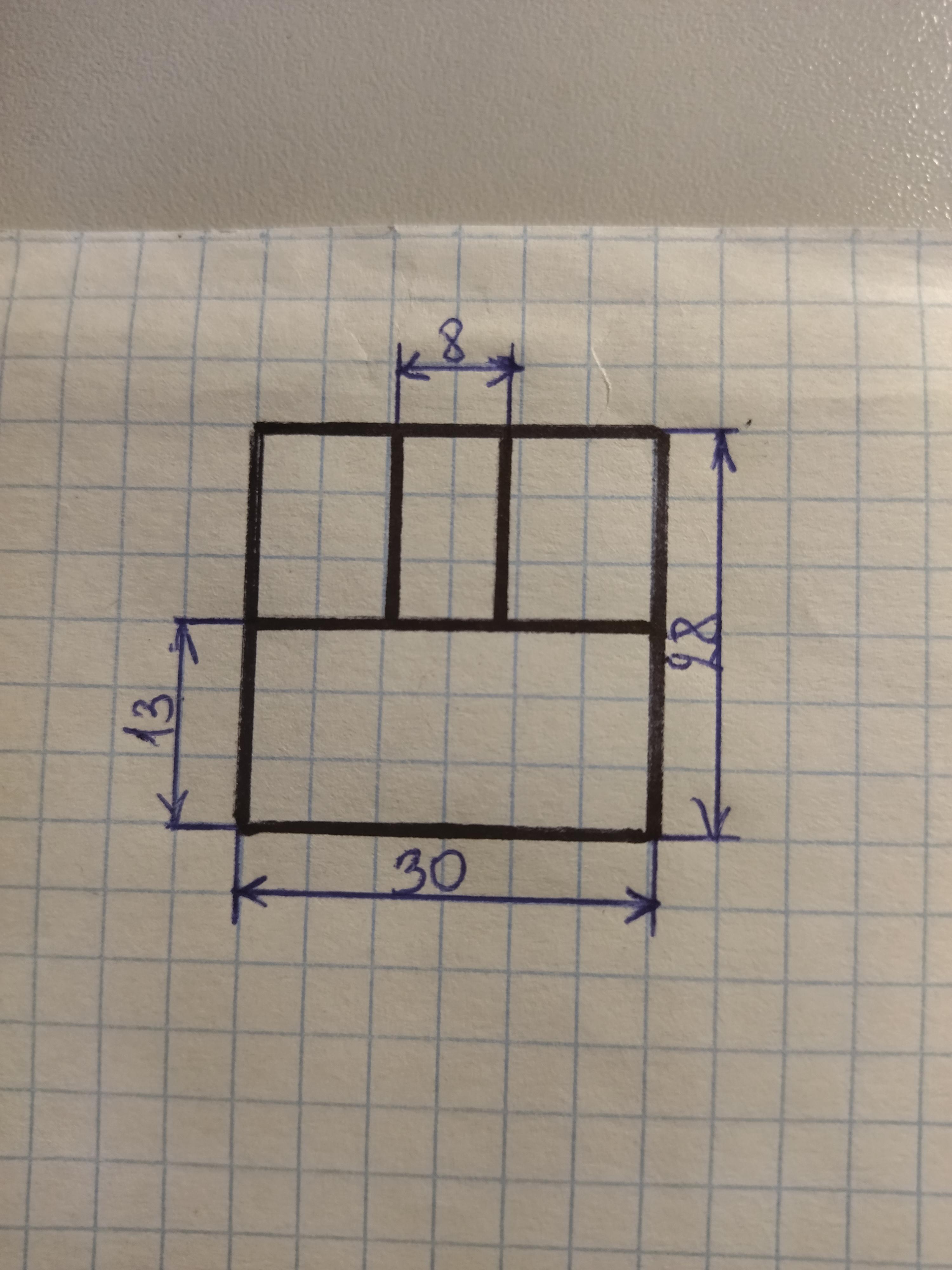

вот, только до меня в самом конце дошло, что все-таки сторона 28 должна быть на пару миллиметров меньше, чем 30, а не равна ей, ну понимаете)
Приложения:
Спасибо вам большое, очень сильно выручили!! <З
не за что, а и кстати, осторожней с нанесением размеров, их вроде только один раз можно наносить? то есть, если на одном виде размер нанесен, то на остальных он уже не нужен. но может есть какие-то исключения, не помню, у меня больше года не было черчения (но можете доверять мне, в свое время у меня было с ним отлично!!). это я вам на своем чертеже все возможные нанесла размеры, чтоб вам понятней было
На виде слева нужно добавить две вертикальные штриховые (невидимые) линии на всю высоты детали и на расстоянии от осевой линии 8 мм (размер между штриховыми = 16 мм).
дадада и правда надо, забыла, извиняюсь!!
спасибо вам, что не прошли мимо! жаль, ответ уже нельзя отредачить
Спасибо ещё раз!! А у меня есть такой вопрос, какой вид нужно рисовать первым? Тот, что вид слева или вид спереди?
