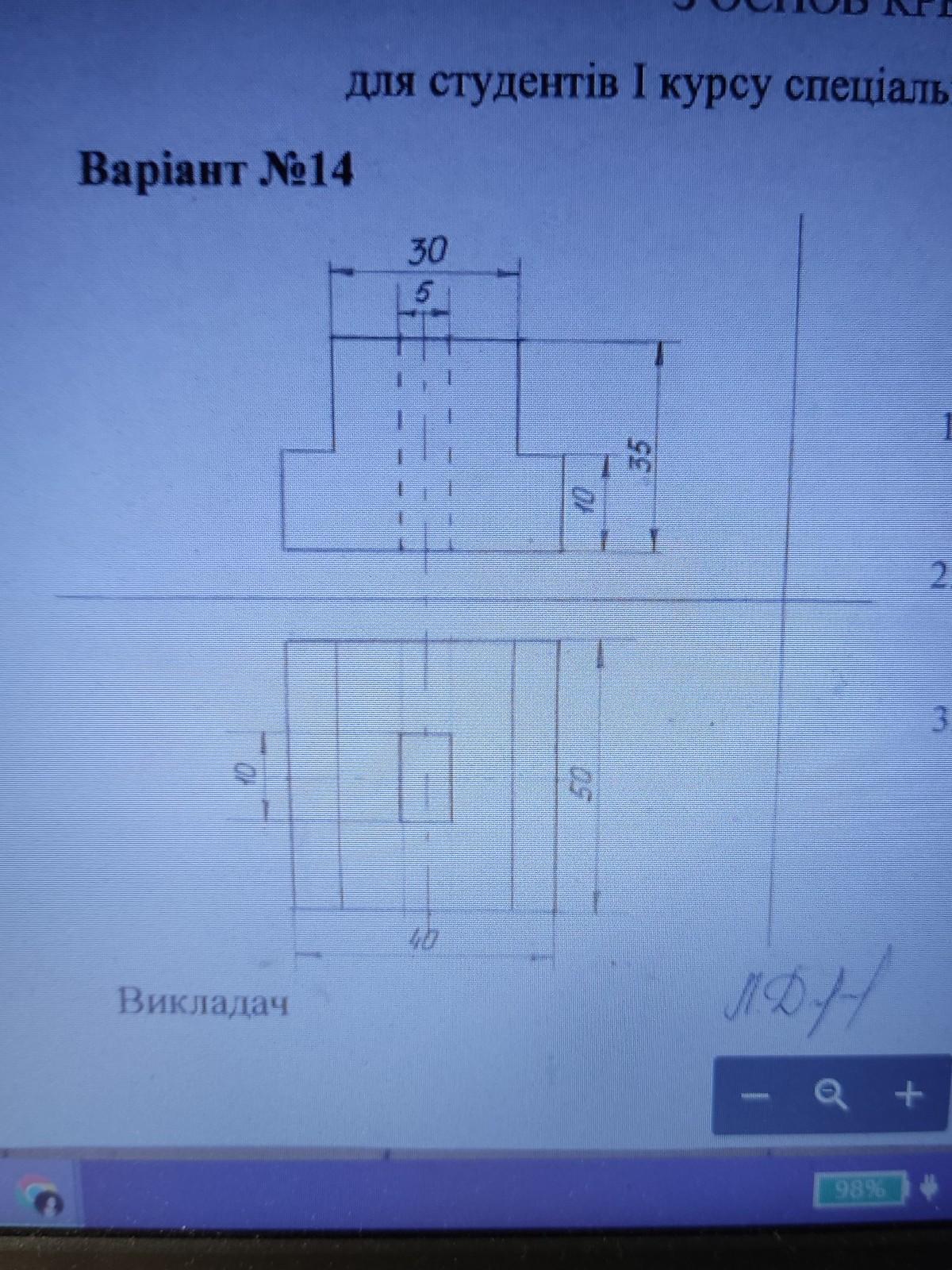

1. Побудувати третю проекцію деталі за двома заданими, нанести необхідні розміри, 2. Побудувати технічний малюнок в ізометрії (диметрії), 3. Виконати на аксонометричній проекції виріз 1/4 частини.
Приложения:
Ответы
Ответ дал:
1

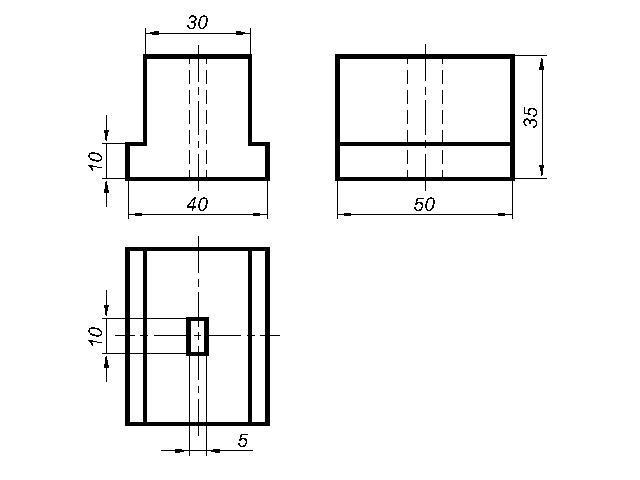

Первый чертеж в приложении - три вида детали с размерами.

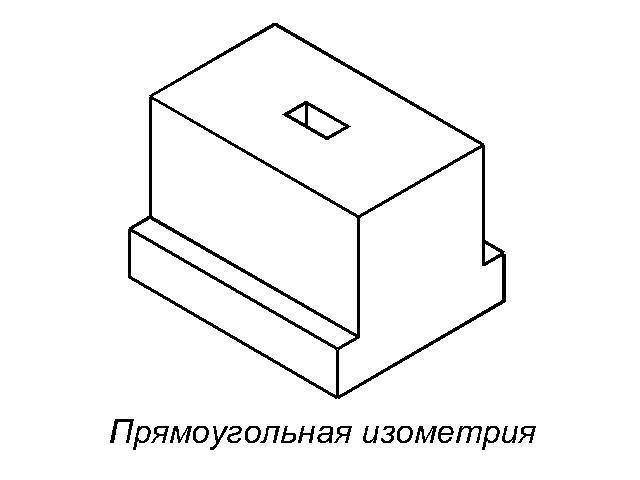

Второй чертеж - прямоугольная изометрия (оси под 120°).

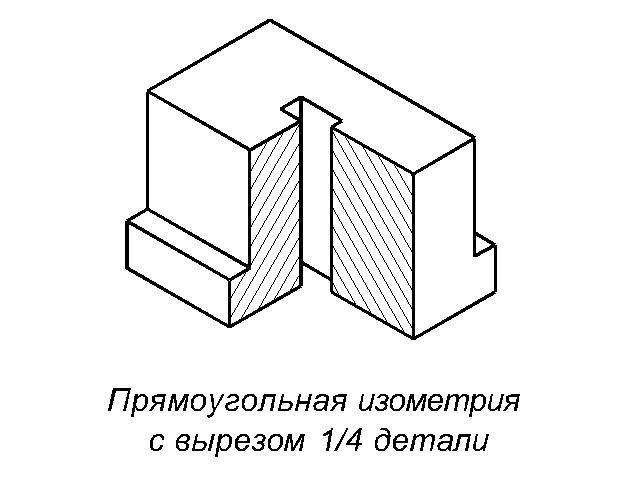

Третий чертеж - прямоугольная изометрия с вырезом 1/4 детали.
Четвертый чертеж - косоугольная диметрия.

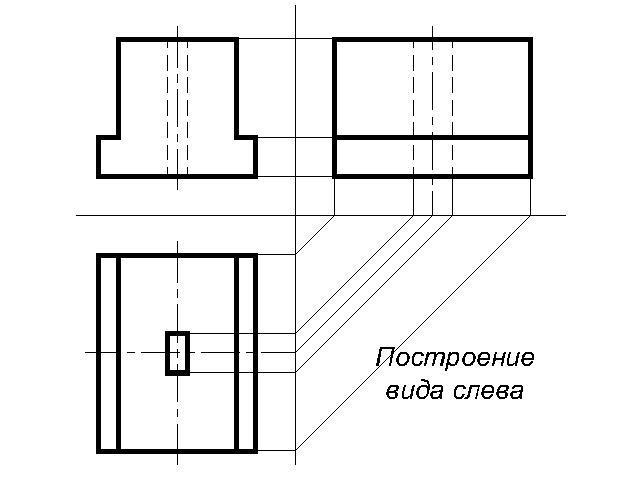

Пятый чертеж - построение третьего вида.
Приложения:
