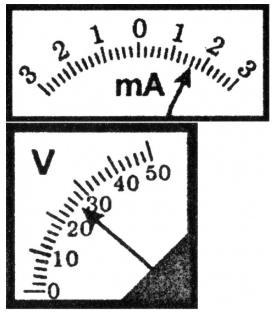

За показами приладів обчисліть опір:

Відповідь:

625kOm

Пояснення:

1) шукаємо ціну поділки міліамперметра       3/15=0,2мА, так як це прилад з нулем в центрі шкали, то показники в правій частині будуть з знаком  +,  а в лівій частині з знаком -

 13 поділок*0,2=0,26мА

2) ціна поділки  вольтметра буде:   всього поділок 40, кінець шкали 50, тоді 50/40=1,25V        поділок 13*1,25=16,25V( стільки вольт показав прилад)

3)  R=U/I⇒16.25/0.000026⇒625000Om⇒625kOm
