Построить логическую схему функции F(A,B)
¬AvBv¬(¬BvA)

Ответы

Ответ дал: Аноним
0
Попробуем упростить исходное выражение.
F=lnot Alor Blorlnot(lnot Blor A)=bar A+B+overline{bar B+A}=bar A+B+Bbar A= \ bar A(1+B)+B=bar A+B

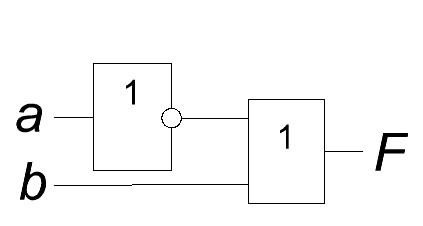

Логическая схема приведена во вложении.
Приложения:
